S7-200 PLC的置位与复位指令

来源：艾特贸易2017-06-05

简介置位 / 复位指令为 S/R (Set/Reset) ，指令功能如表 7.1 所示。表 7.1 置位 / 复位指令功能表图 7.7 所示为 S/R 指令使用的例子。 I0.0 的上升沿使 Q0.0 接通并保持，即使 I0.0 断开也不再影响

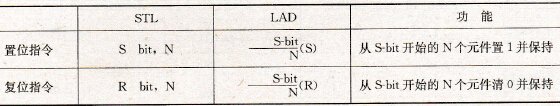

    置位/复位指令为S/R (Set/Reset)，指令功能如表7.1所示。    表7.1    置位/复位指令功能表

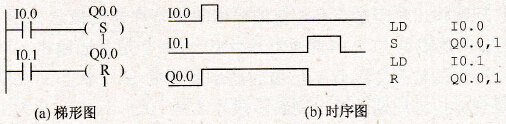

    图7.7所示为S/R指令使用的例子。I0.0的上升沿使Q0.0接通并保持，即使I0.0断开也不再影响Q0.0。I0.1的上升沿使Q0.0断开并保持断开状态，直到I0.0的下一个脉冲到来。
S/R指令的使用     图7.7    S/R指令的使用    S/R指令使用说明：    1)对同一元件可以多次使用S/R指令（与一指令不同）。实际上图7.7所示的例子组成一个S-R触发器，当然也可把次序反过来组成R-S触发器。但要注意，由于是扫描工作方式，故写在后面的指令有优先权。如此例中，若I0.0和I0.1同时为1，则Q0.0为0。R指令写在后因而有优先权。    2)对计数器和定时器复位，计数器和定时器的当前值将被清零。    3)N的取值范围为1～255，N可为VB、IB、QB、MB、SMB、SB、LB、AC、常数、*VD、*AC、*LD。一般情况下使用常数。    4) S/R指令的操作数为I、Q、M、SM、T、C、V、S和L。
