S7-200 PLC的并联电路块的串联指令

    并联电路块的串联指令为ALD (And Load)，用于并联电路块的串联连接。图7.6所示梯形图及语句表表示了ALD指令的用法。

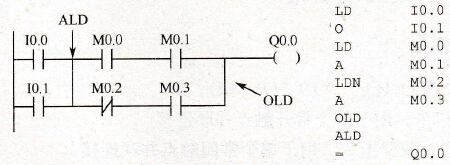

    图7.6   ALD指令的使用    ALD指令使用说明：    1)分支电路（并联电路块）与前面电路串联连接时，使用ALD指令。分支的起始点用LD、LDN指令，并联电路块结束后，使用ALD指令与前面电路串联。    2)如果有多个并联电路块串联，顺次以ALD指令与前面支路连接，对支路数量没有限制。    3) ALD指令无操作数。
