S7-200 PLC的跳转及标号指令

    跳转指令可以使PLC编程的灵活性大大提高，使主机可根据不同条件的判断，选择不同的程序段执行程序。    JMP (Jump to Lable):跳转指令，当输入端有效时，使程序的执行跳转到指定的标号。执行跳转后，逻辑堆栈顶总为1。    LBL(Lable)：指定跳转的目标标号。操作数n：0~255。    跳转指令及标号形式如表7.9所示。    图7.15所示为跳转指令及标号的例子。    表7.9    跳转指令及标号形式

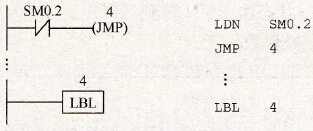

    图7.15    跳转指令及标号的例子    必须强调的是，跳转指令及标号必须同在主程序内，或在同一子程序、同一中断服务程序内，不可由主程序跳转到中断服务程序或子程序中，也不可由中断服务程序或子程序跳转到主程序中。
