S7-200 PLC的串联电路块的并联指令

    串联电路块的并联指令为OLD (Or Load)，用于串联电路块的并联连接。图7.5所示梯形图及语句表表示了OLD指令的用法。    OLD指令使用说明：    1)几个串联支路并联连接时，其支路的起点以LD、LDN开始，支路终点使用OLD指令。    2)如需将多个支路并联，从第二条支路开始，在每一条支路后面加OLD指令。用这种方法编程，对并联支路的个数没有限制。    3) OLD指令无操作数。

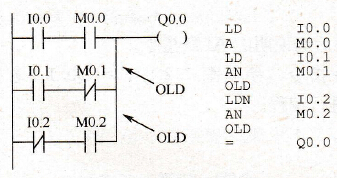

    图7.5   OLD指令的使用
