S7-200 PLC的高速计数器的相关指令

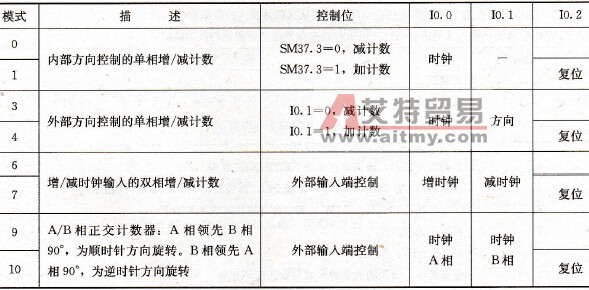

    高速计数器指令用于仅靠CPU扫描周期所不能实现的高速事件的计数。    1) HSC0是一个通用的增／减计数器，可通过组态而使其工作在8个不同的工作模式下(参见表9. 61)。其最大计数频率取决于所使用的CPU。    2) HSC1和HSC2为通用硬件计数器，可通过组态而使其工作在12个不同的工作模式下。表9. 62和表9.63中列出了计数器的工作模式。HSC1和HSC2的最大计数频率取决于所使用的CPU。    表9. 62    HSC0工作模式(1)

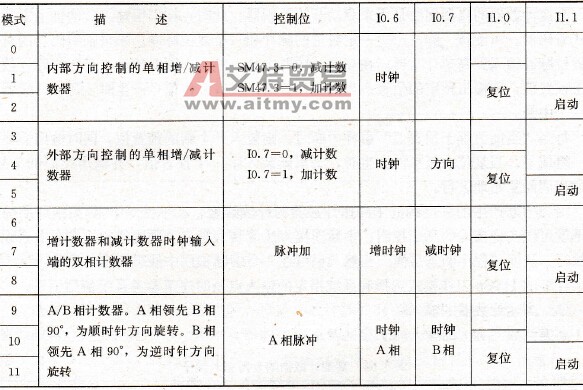

    表9. 62    HSC1工作模式(2)

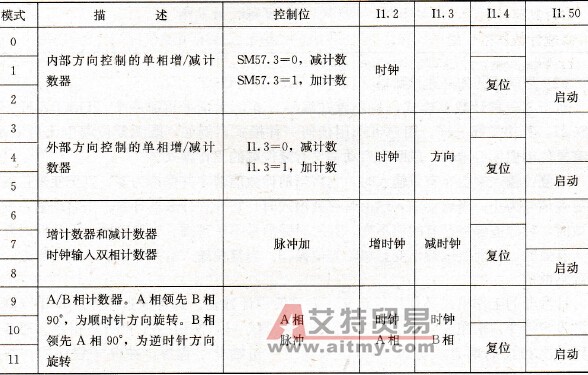

    表9. 63    HSC2工作模式
    计数器可具有专门的时钟输入、方向控制位、复位位和启动位。对于两相计数器，其各时钟均可运行于最大频率。在正交模式下，可选择1×（1倍）或4×（4倍）的最高计数频率。HSC1和HSC2两者完全独立，并不会影响其他的高速计数器。即使它们同时运行于最高计数频率，也无相互干扰。
