S7-200 PLC的中断队列与中断优先等级

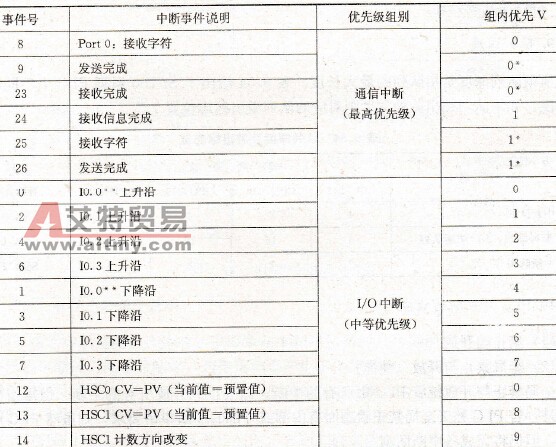

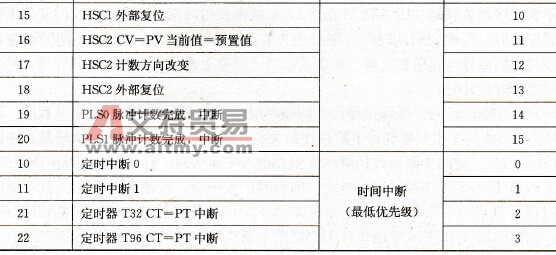

    S7-200系列PLC中的中断优先级别从大的方面可按下列顺序分级：    1)通信（最高级）。    2) I/O（含HSC和脉冲序列输出）。    3)定时（最低级）。    在每一级又按表9.53所示的级别分级。    表9.53    S7-200系列PLC的中断优先级别

    *由于通信本来就是半双工的，因此发送和接收具有相同的优先级。    一如果事件12 (HSC0, PV=CV)连接到一个中断，则事件0和1都不能连接到中断链中；相反，如果事件0和1被连接到中断，则事件12就不能连接到中断链中；    优先级别还有以下约定：    1)在指定的优先级内按先来先中断的原则。    2)任何情况下只执行一个中断程序，即没有中断嵌套功能（即在执行一个中断程序过程中不能再响应并执行另一个中断程序）。    3) 一个中断正在处理时又有若干中断的申请，则需要按级别分别排队（形成队列），待以后陆续处理。
