S7-200 PLC的自由口模式

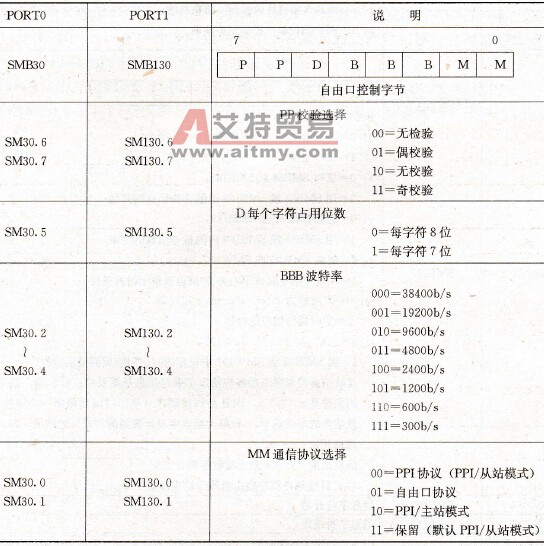

    CPU的串行通信口可由用户程序控制，这种操作方式称为自由口模式。当选择自由口模式，用户程序即通过发送/接收中断、发送/接收指令来控制串行通信口的运作。在自由口模式下，通信协议完全由用户程序控制。对PORT0及PORT1，分别通过SMB30和SMB130来设置波特率及奇偶校验。    CPU和STOP状态下自由口模式被禁止，而普通的通信（如编程器的访问）得以重新建立。    在最简单的情况下，只用发送指令XMT就可以把信息送到打印机及显示器。其他例子包括连接到条码阅读器、称重器和焊接设备。在每种连接下，均需编制用户程序，以支持与CPU在自由口模式通信的设备所用的协议。只有在CPU处于RUN状态下才能实现自由口通信，在SMB30(对PORT0)或SMB130(对PORT1)的通信协议选择位中置01，就完成了自由口模式的使能，在自由口模式下CPU不可与编程设备通信。    需注意的是：可以通过特殊标志位SM0.7来控制进入自由口模式。SM0.7的状态对应模式开关的位置，模式开关在TERM位置时，SM0. 7=0。模式开关在RUN位置时，SM0. 7=1。    若仅在模式开关处于RUN位置(SM0.7 =1)时使能自由口模式，则只要开关在其他位置，编程设备就可与CPU通信。    自由口的初始化：通过SMB30和SMB130可分别对PORTO和PORT1的自由口通信组态，即对自由口通信选择波特率、奇偶校验和数据位数，如表9. 57所示。    表9.57    SMB30和SMB130格式
