S7-200 PLC使用中断的准则

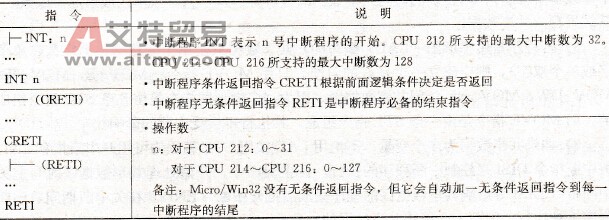

    中断程序、中断程序的返回指令。如表9. 47所示    表9.47    中断程序、中断程序的返回指令
    1．中断程序    中断程序由中断程序入口标号开始，以无条件返回指令结束。内部或外部的中断事件调用相应的中断程序。由中断程序返回主程序可以用条件返回指令，也可以用无条件返回指令。但中断程序必须以无条件返回指令作结束。    2．使用中断的准则    对于外部或内部的特殊事件，可用中断作出快速反应。为完成指定任务的中断服务程序应作优化以迅速返回主程序，中断程序必须简短扼要，执行要快，不可由其他处理拖延太长时间，否则由主程序控制的设备就可能受意外因素影响而运行不正常。对于中断程序“越短越好”。    使用中断程序的限制：    1)所有备用的中断子程序必须放在主程序的后面。    2)在中断子程序中不能使用DISI、ENI、CALL、HDEF、FOR/NEXT和END等指令。    3)必须用中断无条件返回指令来结束中断子程序。    3．系统对中断的支持    产生中断时系统会将反映指令执行情况及累加器状态的逻辑堆栈、累加器、寄存器及特殊标志位(SM)保存起来，中断程序返回时再重装，以保证主程序的正常运行。
