S7-200 PLC的编码指令

来源：艾特贸易2017-06-05

简介1) 编码指令，如表 9. 39 所示。表 9.39 编码指令例 9.1ENCO AC0 ， VB0 编码指令执行结果如表 9. 40 所示。表 9. 40 编码指令执行结果 2) 译码指令，如表 9. 41 所示。表 9. 41 译码指令例 9.2

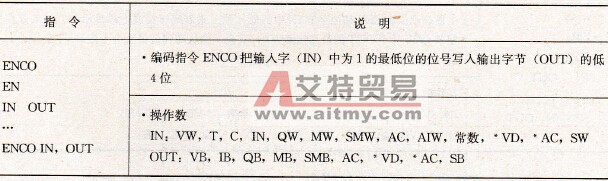

    1)编码指令，如表9. 39所示。    表9.39    编码指令
    例9.1 ENCO    AC0，VB0    编码指令执行结果如表9. 40所示。    表9. 40    编码指令执行结果
    2)译码指令，如表9. 41所示。    表9. 41    译码指令

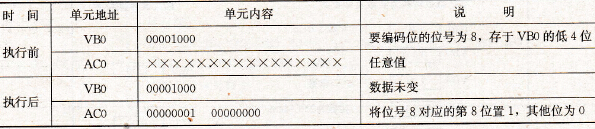

    例9.2 DECO    VB0，AC0    本指令执行结果如表9. 42所示。    表9. 42    译码指令执行结果

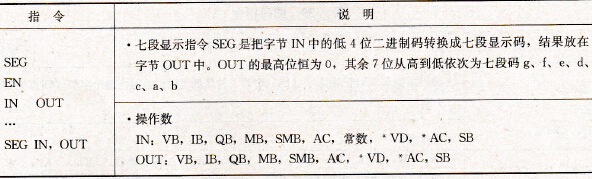

    3)七段显示指令，如表9. 43所示。    表9. 43    七段显示指令

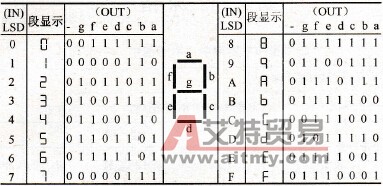

    七段显示指令在数码显示时可直接使用，七段码编码表如表9. 44所示。    例9.3 SEG    VB10，QB0    若设VB10=05，则执行上述指令后，在Q0.0～Q0.7上可以输出01101101。    表9. 44    七段码编码表

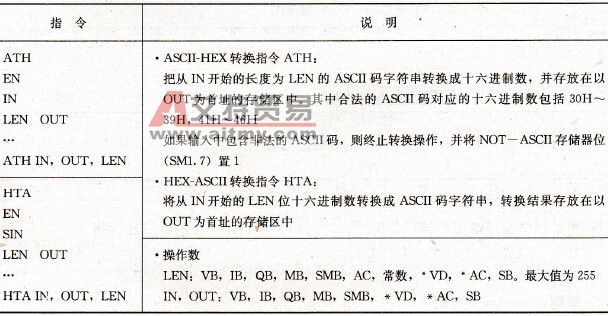

    4)字符串转换指令。ASCII- HEX、HEX-ASCII字符串转换指令，如表9.45所示。    表9.45    ASCII-HEX、HEX-ASCII字符串转换指令

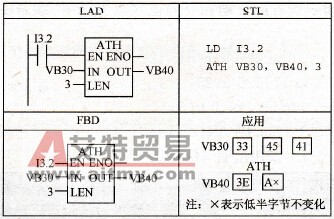

    ASCII- HEX字符串转换指令应用举例如图9.13所示。
ASCII-HEX字符串转换指令应用举例     图9. 13    ASCII-HEX字符串转换指令应用举例
