S7-200 PLC的表查找指令

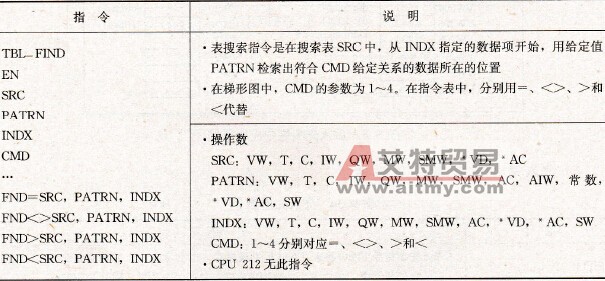

    表查找指令，如表9. 35所示。    表9. 35    表查找指令
    如果找到一个符合条件的数据项，则INDX中指明该数据项在表中的位置。如果一个也找不到，则INDX的值等于数据表的长度。为了查找下一个符合条件的值，在再次使用FND指令之前，必须先将INDX加1。    表的存人数据个数最大为100，序号从0～99（即为查找区间），不包括TL和EC。对由ATT、LIFO、FIFO指令建立的表使用查找指令FND时，不需要理会该表的最大表长(TL)，因而FND指令中SRC指定的表的起始地址比ATT、LIFO、FIFO指令中表的起始地址高两个字节，如图9. 10所示。表查找指令应用举例如图9.11所示。

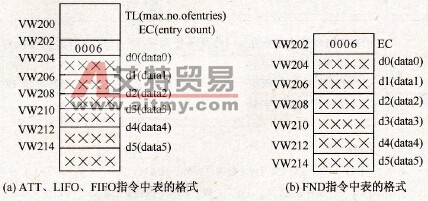

    图9.10    ATT、LIFO、FIFO、FND指令中表的格式

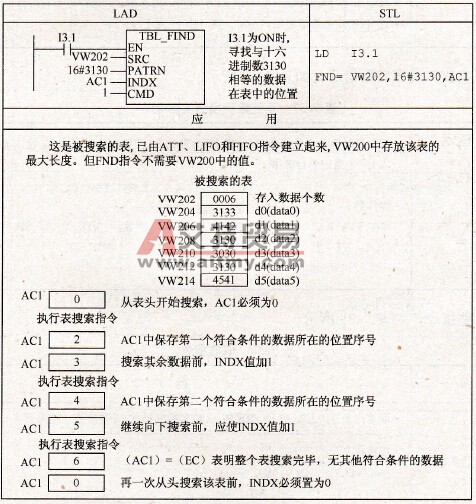

    图9.11    表查找指令应用举例
