欧姆龙PLC的16键输入(HKY)指令说明及使用

来源:艾特贸易2017-06-05

简介(1) 16 键输入 (HKY) 指令说明 指令说明如下。 (2) 16 键输入 (HKY) 指令使用举例 16 键输入 ( HKY) 指令使用如图 7-6 所示, 16 键输入电路如图 7-5 所示。 图 7-6 16 键输入 (HKY) 指令使用举例 PL

    (1) 16键输入(HKY)指令说明    指令说明如下。

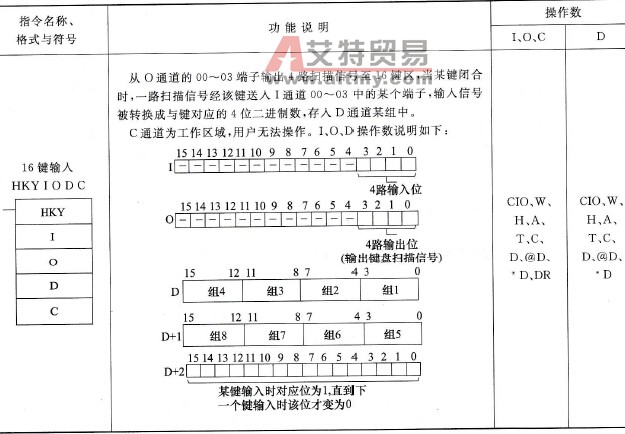

欧姆龙PLC的16键输入(HKY)指令说明
    (2) 16键输入(HKY)指令使用举例    16键输入( HKY)指令使用如图7-6所示,16键输入电路如图7-5所示。

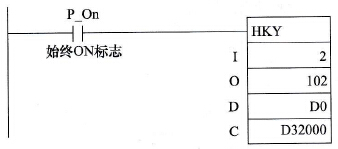

16键输入(HKY)指令使用举例
    7-6    16键输入(HKY)指令使用举例    PLC上电后P_ On触点始终闭合时,HKY指令执行,让102. 00102. 03端子输出4路键盘扫描信号去16键盘,让2. 002.03端子接收键盘送来的信号,并将接收到的键信号转换成与该键对应的键值(4BIN数),存入D0D1通道某组中,D0D1通道最多能存放8组键值,后输入键的键值存放在低组,先输入键的键值被移到高组,若键值超过8个,最高组的键值会被移出清除。D32000通道为指令工作区,用户不可将它用作其他用途。    以先后按下“9”、“E”键为例,当按下“9”键时,102. 02端子输出的高电平会经“9”键送入2. 01端子,该端输入高电平会转换成1001并存入D0的组1中,同时D2的第9位变为1,当按下“E”键时,102. 03端子输出的高电平会经“E”键送入2.02端子,该端输入高电平会转换成1110并存入DO的组1中,组1中先前的1001被移到组2中,同时D2的第9位变为0,第14位变为1
