欧姆龙PLC的16键输入电路

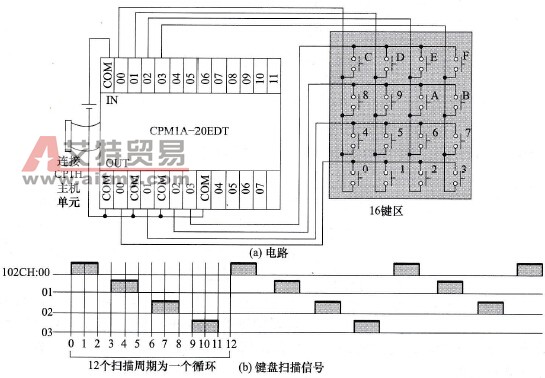

    16键输入电路如图7-5所示，它采用了CPM1A-20EDT模块作为CP1H主机单元的输入输出单元，其输入通道编号为2CH，该电路使用16个按键输入0～F。
    图7-5    16键输入电路    电路工作原理说明如下。    PLC上电工作后，从CPM1A-20EDT模块的102. 00～102. 03端子输出如图7-5 (b)所示的键盘扫描信号，在一个循环内，每个端子输出的扫描信号高电平持续时间为2个扫描周期，12个扫描周期为一个循环。若按下键盘上某键时，如按下“F”键（持续时间要超过12个扫描周期），当102. 03端子输出高电平时，该高电平经“F”键送入2.03端子，PLC将该输入高电平转换成与“F”键对应的4位二进制数1111，保存在指定的通道中。    16键输入电路需要配合HKY指令才能正常工作。
