S7-200 PLC的PTO/PWM功能对输出端的影响

来源：艾特贸易2017-06-05

简介PTO/PWM 功能和过程映像区共享输出端 Q0.0 和 Q0.1 。在执行 PTO/PWM 功能之前和之后的输出端的状态受到过程映像区相应位的影响。当在 Q0.0 和 Q0.1 上输出脉冲串时，过程映像区里的相应位

PTO/PWM功能和过程映像区共享输出端Q0.0和Q0.1。在执行PTO/PWM功能之前和之后的输出端的状态受到过程映像区相应位的影响。当在Q0.0和Q0.1上输出脉冲串时，过程映像区里的相应位决定了脉冲串输出时起始于高电平还是低电平。因为在PTO方式时的通道溢出或在PWM方式时的脉宽改变期间，PTO/PWM功能暂时失效，所以在这一瞬间会有不连续的输出波形。为使这种不连续性减至最小，应总是在使用PTO功能前将映像区的相应位复位，在使用PWM功能前将相应位置位。使用PWM的高速输出举例，如图9.16所示。

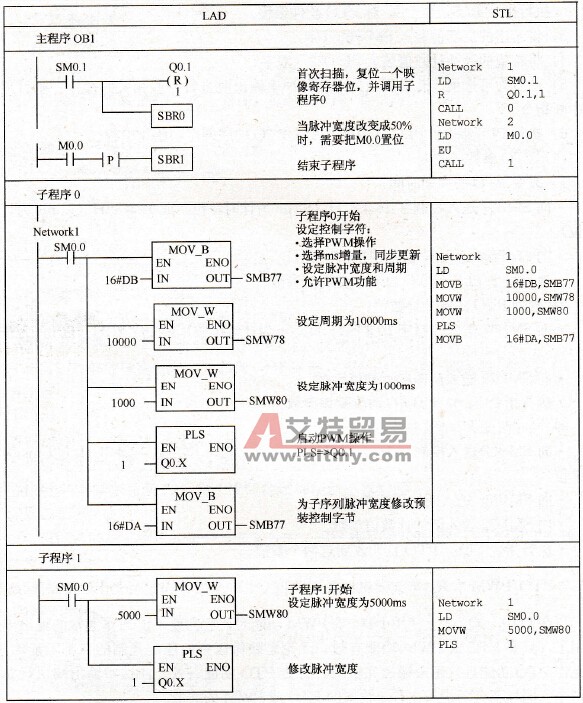

图9.16 使用PWM的高速输出举例
