欧姆龙PLC的数字式开关输入电路

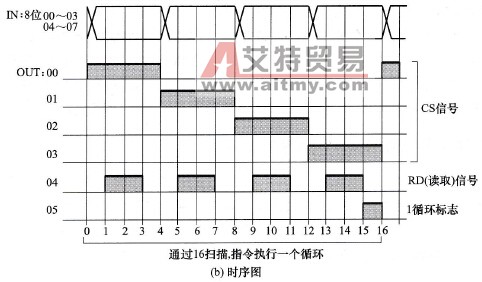

    PLC的输入端子数量较少，如果采用一个端子输入1位数据的方式，在输入位数很多的数据（如16位）时就需要占用大量的输入端子。给PLC外接数字式开关输入电路，并使用数字式开关(DSW)指令可以用较少的端子输入多位数据。    PLC的数字式开关输入电路如图7-1所示，它采用了CPMIA-20EDT模块作为CP1H主机单元的输入输出单元，其输入、输出通道编号分别为2CH和102CH。该电路使用了8个4位拨码开关，每个开关可输入4位二进制数，一共可以输入32位二进制数。    电路工作原理说明如下。    PLC上电工作后，在第0～4扫描周期期间，模块102. 00端子输出高电平（CS0脉冲），如图7-1 (b)所示，它送到开关5和开关1，这些开关为4位拨码开关，内部由4个开关组成，开关闭合时，高电平通过开关、二极管使输入端子电压升高，相当于该端子输入二进制数“1”，开关断开时输入为“0”，一个拨码开关可以输入4位数，在0～4扫描周期期间，两个拨码开关可以输入8位数，它们送入2. 00～2. 07端子；在第4～8扫描周期期间，模块102. 01端子输出高电平（CS1脉冲），它送到开关6和开关2，这两个开关又为2.00～2.07端子输入8位数；在8～12和12～16扫描周期期间，模块102. 02、102. 03端子分别输出高电平（CS2、CS3脉冲），它通过开关共输入16位数。    也就是说，在16个扫描周期内，8个4位拨码开关共输入32位二进制数。102. 00～102. 03每个端子的CS脉冲持续时间为4个扫描周期，在每个CS脉冲持续期间，102. 04端子会输出2个扫描周期的RD（读取）脉冲（该电路未使用该端子），另外，在最后一个扫描周期内102. 05端子会输出一个循环标志1（高电平），表示数字开关的一个输入周期结束，接着开始下一个输入周期。    数字式开关输入电路需要配合DSW指令才能正常工作。

    图7-1    PLC的数字式开关输入电路
