S7-200 PLC高速计数器在电动机转速测量中的应用

    1．应用高速计数器实现电动机转速的测量    电动机转速的测量可通过测频的方法进行。它是通过在单位时间内采集脉冲的个数来实现的，因此可以选用高速计数器对转速脉冲信号进行计数，同时用时基定时来完成定时。这里设电动机的转速已经由编码器转化成了脉冲信号。    2．设计步骤    1)选择高速计数器HSC0，并确定工作方式0。采用初始化子程序，用初始化脉冲SM0.1调用子程序。    2)令SMB37=16# F8。    其功能为：计数方向为增；允许更新计数方向；允许写入新当前值；允许写入新设定值；允许执行HSC指令。    3) EF指令，输入端HSC为0，MODE为0。    4)装入当前值，令SMD38=0。    5)装入时基定时设定值，令SMB34=200。    6)执行中断连接ATCH指令，中断程序为INT0，EVNT为10。执行中断允许指令ENI，重新启动时基定时器，清除高速计数器的当前值。    7)执行指令HSC对高速计数器编程并投入运行，输入值IN为0。

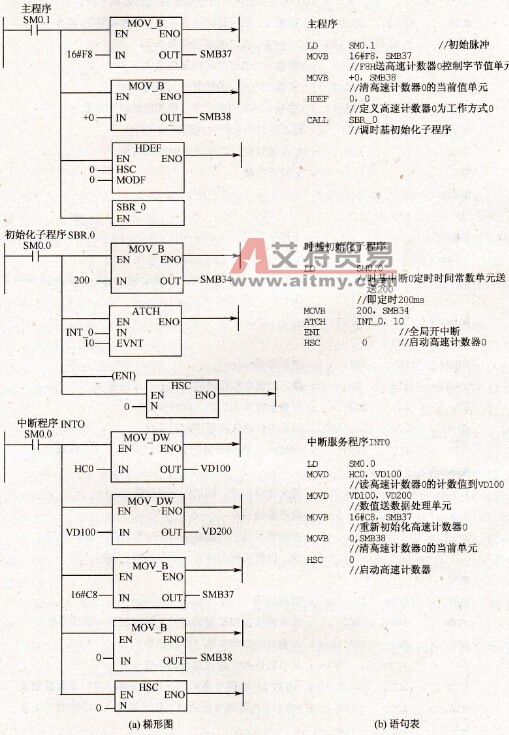

    图9.17    电动机转速测量——高速计数器应用举例
