欧姆龙PLC高速计数器的设置

    高速计数器的设置内容：①使用哪个高速计数器；②脉冲的输入模式；③脉冲的计数模式；④高速计数器的复位方式。    下面以高速计数器0的设置为例进行说明。    在CX-P软件的工程区中双击“设置”，弹出“PLC设定”对话框，如图7-35所示，选择“内置输入设置”选项卡，勾选其中的“使用高速计数器0”，在计数模式项中选择“线形模式”，若选择“循环模式”（即环形模式），需要在下面的框内输入循环最大计数值，然后在复位方式项中选择“Z相和软件复位”，再在脉冲输入模式项中选择“增量脉冲输入”（即加脉冲输入），这样就完成了高速计数器0的设置。用同样的方法可对其他高速计数器进行设置。

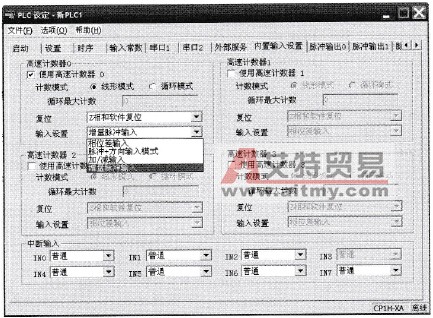

    图7-35    高速计数器的设置
