欧姆龙PLC的双脉冲相位差输入模式

来源：艾特贸易2017-06-05

简介该模式使用 A 、 B 两相输入端子输入相位差为 90 的两个脉冲，当 A 相脉冲超前 B 相脉冲 90 时，计数器进行加计数，在 A 、 B 相脉冲上升沿和下降沿来时，高速计数器的计数值增 1 ，即

该模式使用A、B两相输入端子输入相位差为90°的两个脉冲，当A相脉冲超前B相脉冲90°时，计数器进行加计数，在A、B相脉冲上升沿和下降沿来时，高速计数器的计数值增1，即在一个脉冲周期内，计数值会增4，如图7 32所示，当B相脉冲超前A相脉冲90°时，计数器进行减计数，在A、B相脉冲上升沿和下降沿来时，高速计数器的计数值减1。

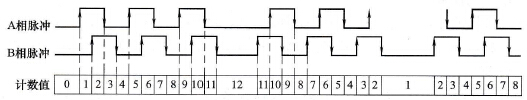

双脉冲相位差输入模式图7-32 双脉冲相位差输入模式
