欧姆龙PLC的矩阵输入(MTR)指令说明及使用

来源：艾特贸易2017-06-05

简介(1) 矩阵输入 (MTR) 指令说明指令说明如下。 (2) 矩阵输入 (MTR) 指令使用举例矩阵输入 (MTR) 指令使用如图 7-8 所示，矩阵输入电路如图 7-7 所示。图 7-8 矩阵输入 (MTR) 指令使用举例 PLC 上

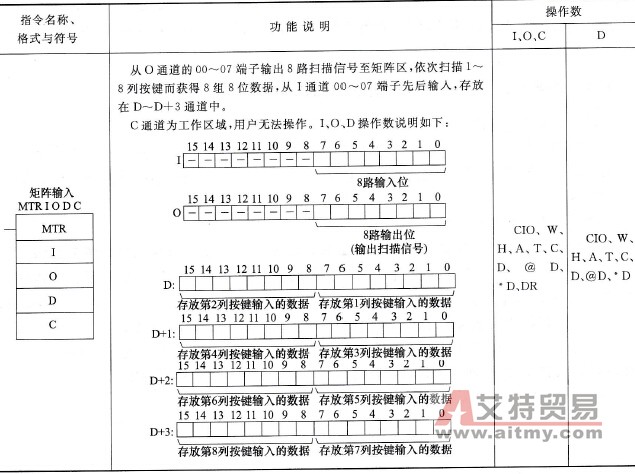

    (1)矩阵输入(MTR)指令说明    指令说明如下。
欧姆龙PLC的矩阵输入(MTR)指令说明     (2)矩阵输入(MTR)指令使用举例    矩阵输入(MTR)指令使用如图7-8所示，矩阵输入电路如图7-7所示。

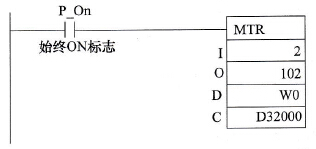

    图7-8    矩阵输入(MTR)指令使用举例    PLC上电后P_On触点始终闭合时，MTR指令执行，让102. 00～102. 07端子依次输出扫描信号去扫描8列按键，从而获得8组8位数据，先后从2. 00～2. 07端子输入，保存在W0～W3通道中。D32000通道为指令工作区，用户不可将它用作其他用途。
