欧姆龙PLC的矩阵输入电路

    矩阵输入电路如图7-7所示，它采用了CPMIA-20EDT模块作为CPIH主机单元的输入输出单元，其输入、输出通道编号分别为2CH和102CH。该电路采用8×8列键盘来输入64位数据。    电路工作原理说明如下。    PLC上电工作后，从CPM1A-20EDT模块102. 00～102. 07端子输出如图7-7 (b)所示的扫描信号，24个扫描周期为一个循环。如果键盘上的“7”、“14”键处于闭合，其他键均断开，当102. 00端子输出高电平时，由于“7”键处于闭合，2.00～2.07端子输人数据为10000000，该数据被存人指定通道的低8位；当102. 01端子输出高电平时，由于“14”键处于闭合，2. 00～2. 07端子输入数据为01000000，该数据被存入指定通道的高8位。一个循环后，会将64位数据（由键盘各按键通断确定）存入4个连续通道中。    矩阵输入电路需要配合MTR指令才能正常工作。

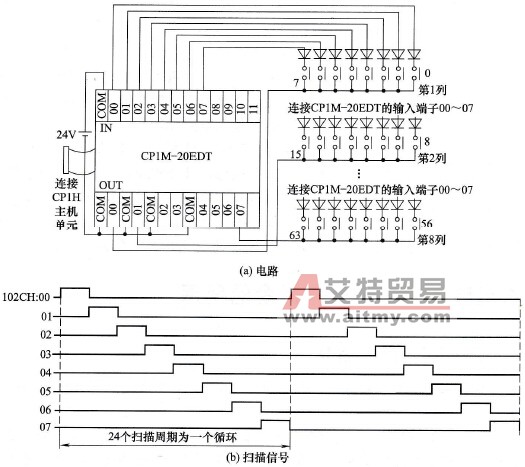

    图7-7    矩阵输入电路
