欧姆龙PLC的PID运算(PID)指令使用举例

来源：艾特贸易2017-06-05

简介PID 运算 (PID) 指令使用如图 7-14 所示。当常开触点 0.00 闭合时， PID 指令执行，先将 D209 ～ D238 工作区初始化（清空），然后按 D200 ～ D208 设置的参数，将 1000CH 中的数据作输入值 PV 进

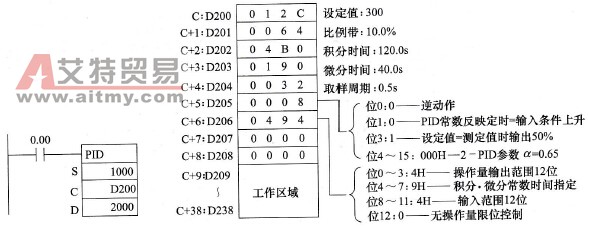

PID运算(PID)指令使用如图7-14所示。当常开触点0.00闭合时，PID指令执行，先将D209～D238工作区初始化（清空），然后按D200～D208设置的参数，将1000CH中的数据作输入值PV进行PID运算，运算结果作为输出操作量(MV)送入2000CH。D200～D208中的参数可在执行PID指令前用数据传送指令来设置。
PID运算(PID)指令使用举例图7-14 PID运算(PID)指令使用举例
