欧姆龙PLC的7段显示(7SEG)指令说明及使用

来源：艾特贸易2017-06-05

简介(1)7 段显示 (7SEG) 指令说明指令说明如下。 (2)7 段显示 (7SEG) 指令使用举例 7 段显示 ( 7SEG) 指令使用如图 7-12 所示， 7 段显示电路如图 7-11 所示。图 7-12 7 段显示 (7SEG) 指令使用举例 PL

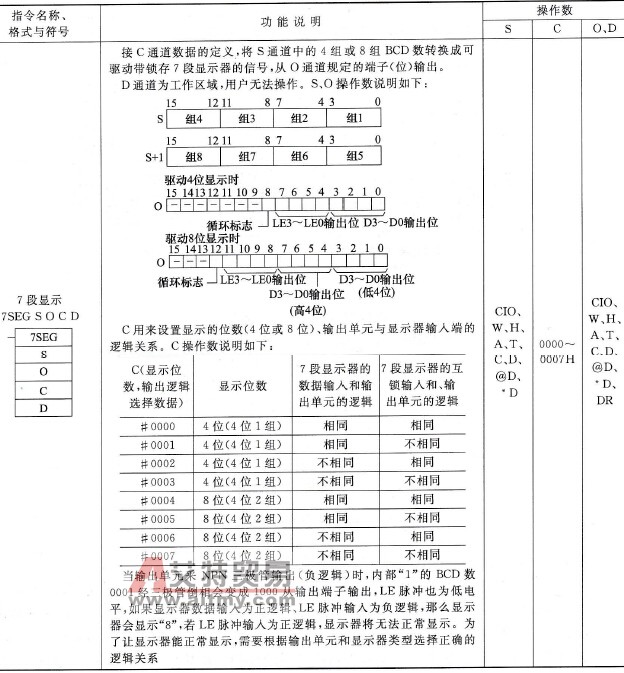

    (1)7段显示(7SEG)指令说明    指令说明如下。
欧姆龙PLC的7段显示(7SEG)指令说明     (2)7段显示(7SEG)指令使用举例    7段显示( 7SEG)指令使用如图7-12所示，7段显示电路如图7-11所示。

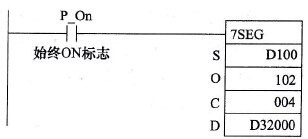

    图7-12    7段显示(7SEG)指令使用举例    PLC 上电后P_On触点始终闭合时，7SEG指令执行，按C通道数据0004H规定的位数和逻辑关系，将D100、D101中的8组BCD数转换成可驱动8位带锁存7段显示器的信号（数据和控制脉冲），从102. 00～102. 07CH及103. 00～103. 03端子输出。D32000通道为指令工作区，用户不可将它用作其他用途。
