欧姆龙PLC的带锁存的多位显示电路

    7段显示(7SEG)指令主要用于驱动多位带锁存的7段显示器，其优点是驱动多位显示器时可使用较少端子。    图7-11为8位带锁存的显示电路，它采用了CPM1A-40EDT模块作为CP1H主机单元的输入输出单元，其输入通道编号分别为2CH、3CH，输出通道编号为102CH、103CH。该电路仅使用12个输出端子来驱动两个4位带锁存7段显示器显示8位数字。

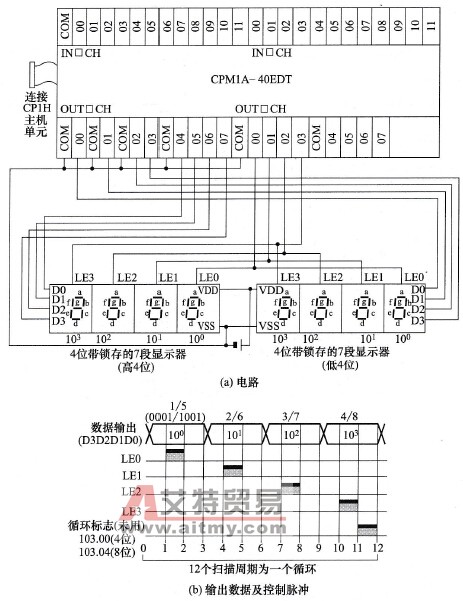

    图7-11    8位带锁存的显示电路    下面以显示8位数字“87654321”为例来说明电路工作原理。    CPM1A-40EDT模块首先从102. 03～102. 01端子输出“1”的4位BCD数0001，送到低4位显示器的D3～D0端，由显示器内部电路转换成“1”的7段码0000110，送到每位的g～a段，但此时只有103. 00端子输出LE0锁存脉冲到显示器的最低位，最低位b、c段发光显示数字“1”，LE0脉冲与D3D2D1D0数据的时序关系如图7-11 (b)所示；然后102. 00～102. 03端子输出“2”的4位BCD数，同时103. 01端子输出LE1锁存脉冲到低4位显示器的次低位，次低位显示数字“2”。低4位显示器显示完“4321”后，接着从102. 07～102. 04端子输出“5”的4位BCD数，送到高4位显示器的D3～D0端，同时103.00端子输出LE0锁存脉冲到高4位显示器的最低位，最低位显示数字“5”，以此方式工作，直到高4位显示器最高位显示“8”。虽然8位数字是逐位显示的，但因为从“1”显示到“8”的时间间隔很短，由于余辉效应，其他7位数字还在显示，故感觉显示器同时显示出8位数字。    LE0～LE3脉冲的循环时间为12个扫描周期，当连接4位带锁存的7段显示器时，LE0～LE3应接到102. 04～102.07端子。    带锁存的7段显示电路需要配合7SEG指令才能正常工作。
