CP1H PLC模拟量电位器及外部模拟量调节的使用

    由于CP1H PLC只有XA型机具有模拟量输入输出功能，X型、Y型机不具备该功能，如果不用模拟量输出且仅需输入一路模拟量，可使用PLC面板上的模拟电位器和外部模拟量调节端子，如图7-56所示。    (1)模拟量电位器    调节PLC面板上的模拟量电位器，可以实时使A642通道的值在0～255变化，同时面板上的两位LED显示器的数字在00～FF变化。
    图7-56    PLC面板上的模拟电位器和外部模拟量调节端子    模拟量电位器使用如图7-57所示。调节模拟量电位器可以使A642的值在0～255变化，即可以通过调节电位器将定时器T100的定时时间设为0～25. 5s，例如将A642的值调到150，就将定时器的定时时间设为15s，当0.00触点闭合后T100开始计时，15s后T100动作，T100触点闭合，100. 00线圈得电。

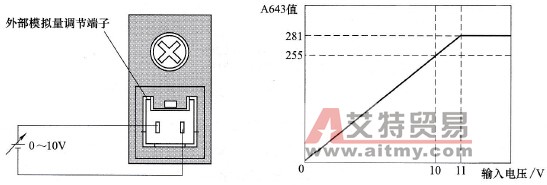

    图7-57    模拟量电位器使用举例    (2)外部模拟量调节    当给PLC面板上的外部模拟量调节端子输入0～10V时，可以实时使A643通道的值在0～255变化，同时面板上的两位LED显示器的数字在00～FF变化。    外部模拟量调节端子接线、输入电压与A643值关系如图7-58所示，输入电压最大允许值为11V。
    图7-58    外部模拟量调节端子接线、输入电压与A643值关系    外部模拟量调节使用如图7-59所示。让外部模拟量调节端子的电压在0～10V变化，可让A643的值在0～255变化，即可将定时器T101的定时时间设为0～25. 5s，例如将A643的值调到100，就将定时器定时时间设为10s，当0.01触点闭合后T101开始计时，10s后T101动作，T101触点闭合，100. 01线圈得电。
    图7-59    外部模拟量调节使用举例
