CP1H-XA型PLC模拟量输入输出功能的使用

    一些场合常常需要PLC连接温度、湿度、流量和压力等传感器，以压力传感器为例，当压力逐渐增大时，压力传感器输出的电压不断升高，这种不断变化的电压或电流就是模拟量。PLC的各种指令只能处理由1、0组成的数字量，无法直接处理模拟量，利用PLC的模拟量输入功能，可以将外界输入的大小不同的电压或电流转换成不同的数字量，再由内部程序进行处理，处理得到的结果仍是数字量，利用PLC的模拟量输出功能，可以将不同的数字量转换成大小不同的电压或电流输出。    CP1H-XA型PLC具有模拟量输入输出功能，如图7-51所示，它包括模拟量输入、输出端子和模拟量输入端子切换开关。CP1H PLC的X型、Y型机本身不具备该功能，但可以通过连接模拟量输入模块（如CPM1A-AD041模块）和模拟量输出模块(如CPM1A-DA041)来获得该功能。

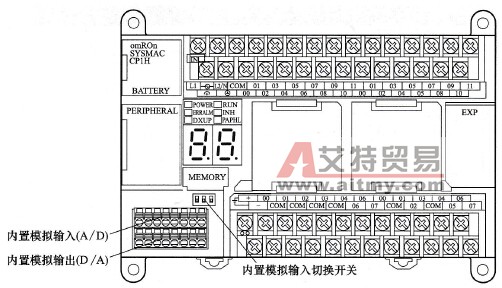

    图7-51    CP1H-XA型PLC的模拟量输入输出端子及切换开关
