欧姆龙PLC的七段数码显示器与七段码

    七段数码显示器采用7个发光二极管排列成“8”字形来显示十进制数0～9，其结构和外形如图7-9所示。    由于7个发光二极管共有14个引脚，为了减少显示器的引脚数，在显示器内部将7个发光二极管正极或负极引脚连接起来，接成一个公共端，根据公共端是发光二极管正极还是负极，可分为共阳极接法（正极相连）和共阴极接法（负极相连），如图7-9 (a)所示。    对于共阳极接法的显示器，需要给发光二极管加低电平才能发光；而对于共阴极接法的显示器，需要给发光二极管加高电平才能发光。假设图7-9 (a)左端是一个共阴极接法的七段数码显示器，例如要显示十进制数“5”，可让gfedcba=1101101，这里的1101101为七段码，七段码只有七位，通常在最高位补0组成8位（一个字节）。

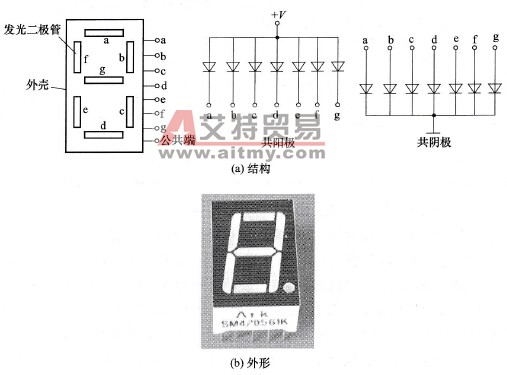

    图7-9    七段数码显示器
