欧姆龙PLC高速计数器的使用举例(2)

    实现功能：让高速计数器1在环形模式下工作，在当前值达到25000～25500(000061A8～0000639CH)范围时执行中断任务12，环形计数最大值为50000 (0000C350H)。    解决步骤如下。    ①PLC的0.06端子（高速计数器1的加法输入端子）接入输入脉冲。    ②在CX-P软件的工程区中双击“设置”，弹出“PLC设定”对话框，选择“内置输入”选项卡并按如下设置。
    项    目     设定内容  高速计数器0     使用  数值范围模式     环形模式 环形计数器最大值     50000     复位方式     软复位（比较继续）     计数模式     加减法脉冲输入     ③在CX-P软件中，建立并编写中断任务12程序，在中断程序的结束处要加上END指令。    ④在CX-P软件中，用设置PLC内存的方法，或在主程序中用MOV指令按下表内容编制CTBL目标区域比较表(D20000～D20039)。
    地址     设定值     内 容 　     D20000     # 61A8 区域1下限值的低位4位     下限值25000 　     D20001     # 0000 区域1下限值的高位4位     D2 0002     # 639C 区域1下限值的低位4位     上限值25500 　     D20003     # 0000 区域1下限值的高位4位     D20004     # 000C 区域1  中断任务No．12(C Hex) 　 D20005～D20008     全部     # 0000 区域1的上限／下限数据（因不使用，无需设定） 区域2的设定区域 　     D20009     # FFFF 因不使用，设为# FFFF 　 　 　 　 D20014 D20019 D20024 D20029 D20034     # FFFF 　 　 区域3～7的第5个字的数据（左侧所示）一定要设定# FFFF 　 　 D20035～D20008     全部     # 0000 区域8的上限/下限数据（因不使用，无需设定）  区域8的设定区域 　     D20039    # FFFF 因不使用，设为# FFFF     ⑤在主程序中插入如图7 40所示的CTBL指令。当程序运行时，若W0. 00触点由断开转为闭合时，@ CTBL指令执行，登录D20000为首通道的目标区域比较表，并将高速计数器0的当前值与比较表中的目标区域进行比较，当计数器的当前值达到25000～25500 (000061A8～0000639CH)时，马上执行中断任务12程序，其动作关系如图7-41所示。
    图7-40   主程序中插入的CTBL指令（二）

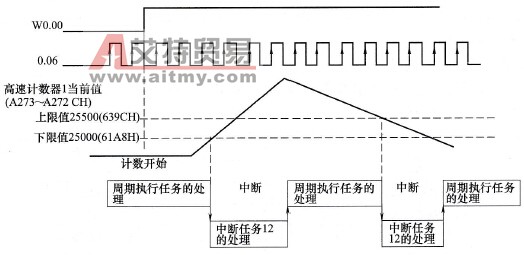

    图7-41    主程序运行说明图
