松下FP0 PLC的非指令“/”

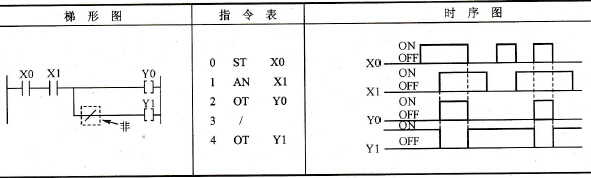

    “/”指令的功能是将该指令前的运算结果取反，可以单独使用，也可以和ST、AN、OR连用，构成ST/、AN/、OR/。    “/”指令在编程应用时的梯形图、指令表和时序图如表3-3所示。    程序解释：    ①当X0、X1都为“ON”时，Y0得电输出(ON)，Y1失电(OFF)。    ②当X0、X1中任一个为“OFF”时，Y0失电(OFF)，Y1得电输出(ON)。    表3-3    梯形图、指令表和时序图
