三菱FX PLC抢答显示系统编程实例

    1．抢答显示系统（见图2-30）    (1)控制要求    ①竞赛者若要回答主持人所提问题时，须抢先按下桌上的按钮。    ②指示灯亮后，须等到主持人按下复位键PB4后才熄灭。为了给参赛儿童一些优待，PB11和PB12中任一个接下时，灯L1都亮。而为了对教授组做一定限制，L3只有在PB31和PB32键都按下时才亮。    ③如果竞赛者在主持人合上SW开关的10s内压下按钮，电磁线圈将使彩球摇动，以使竞赛者得到一次幸运的机会。

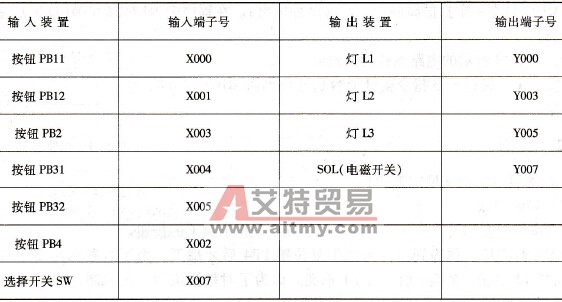

    图2-30    抢答显示系统    (2)本例的目的    设计用互锁和自锁电路为基础构成各输出电路的简单的程序。    (3)选定输入／输出设备    在程序控制设计中，首先要确定需要使用哪些输入、输出，然后分别给它们标上PLC的端子号（见表2-15）。    表2-15    选定输入／输出设备

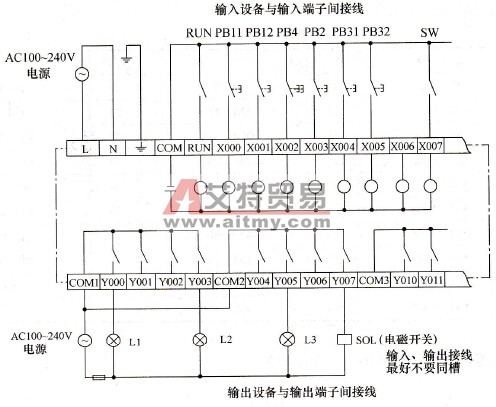

    (4) PLC外部接线图（见图2-31）

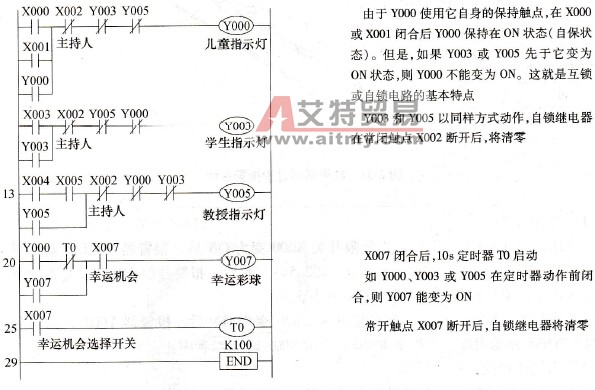

    图2-31    PLC外部接线图    (5)画出控制逻辑图（梯形图）（见图2-32）    PLC的控制逻辑电路设计与继电器箱完全相同。

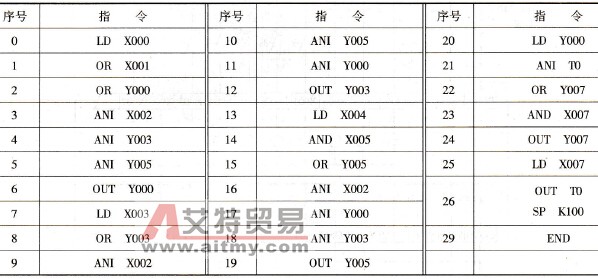

    图2-32    梯形图    (6)写出指令表（见表2-16）    表2-16    指令表
