S7-200 PLC增计数器指令：CTU

    增计数器指令的梯形图和语句表如图3-49所示。CTU是计数器标识符，Cn为计数器编号，CU为计数脉冲输入端（BOOL型数据），R为复位信号输入端(BOOL型数据)，PV为脉冲设定值输入端(INT型数据)。
    图3-49    增计数器指令    增计数器在复位端信号为1时，其计数器的当前值为0，计数器位也为0。当复位端的信号为0时，计数器可以工作。在计数端每个脉冲输入的上升沿，计数器计数1次，计数器的当前值加1。当计数器的当前值大于或等于设定值PV时，计数器变为1，这时再来计数脉冲时，计数器的当前值仍不断累加，直到达到32767时停止计数。直到复位信号到来，计数器的当前值复位（置0），计数器位变为0。    指令格式：CTU    Cxxx，PV    例：    CTU    C20，3    图3-50所示为增计数器的程序片断和其对应的时序图。用语句表表示时，一定要按CU端、R端、PV端的顺序输入，不能颠倒。

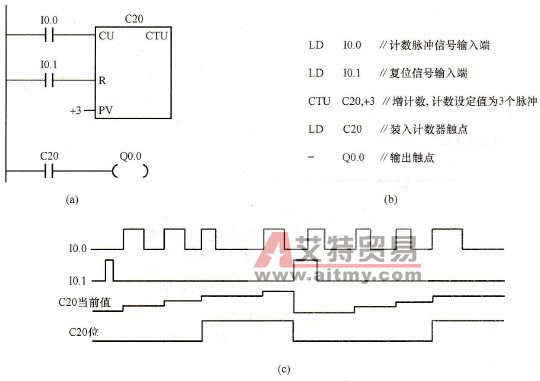

    图3-50    增计数器程序及对应的时序    (a)梯形图；(b)语句表；(c)时序图
