S7-200 PLC BCD码与整数之间的转换指令

    BCD码与整数之间转换指令的梯形图和语句表如图3-92所示。    IN的寻址范围：VW、IW、QW、MW、SW、SMW、LW、T、C、AIW、AC、*VD、*AC、* LD和常量。
    图3-92   BCD码与整数之间的转换指令    (a) BCD码转换成整数；(b)整数转换成BCD码    OUT的寻址范围：VW、T、C、IW、QW、SW、MW、SMW、LW、AC、*VD、*AC和*LD。    对于STL，IN和OUT参数使用相同的地址。    (1) BCD码到整数：BCDI。使能端EN输入有效即EN-1时，将二进制编码的十进制数值IN转换成整数，并将结果送到OUT输出。IN的有效范围是0～9999。    指令格式：BCDI    OUT    本指令影响的特殊存储器位：SM1.6(无效BCD)。    使能流输出ENO断开的出错条件：0006（间接寻址）；SM1.6(无效BCD)；SM4.3（运时间）。    程序实例如图3-93所示。

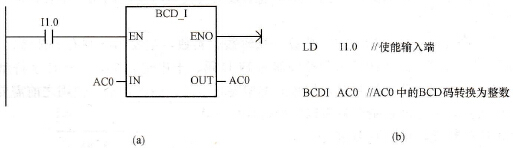

    图3-93    BCD码转换为整数举例    (a)梯形图；(b)语句表    图3-93中，已知(AC0) =1234，程序运行后：(AC0) =04D2。    (2)整数到BCD码：IBCD。使能端EN输入有效即EN=1时，将输入整数值IN转换成二进制编码的十进制数，并将结果送到OUT输出。    指令格式：IBCD    OUT    本指令影响的特殊存储器位：SM1.6(无效BCD)。    使能流输出ENO断开的出错条件：0006（间接寻址）；SM1.6(无效BCD)；SM4.3（运行时间）。
