PLC的输入/输出单元概述

    输入／输出单元通常也称为I/O单元或I/O模块，是PLC与工业生产现场之间的连接部件。PLC通过输入接口可以检测被控对象的各种数据，以这些数据作为PLC对被控制对象进行控制的依据；同时PLC又通过输出接口将处理结果送给被控制对象，以实现控制目的。    由于外部输入设备和输出设备所需的信号电平是多种多样的，而PLC内部CPU的处理的信息只能是标准电平，所以I/O接口要实现这种转换。I/O接口一般都具有光电隔离和滤波功能，以提高PLC的抗干扰能力。另外，I/O接口上通常还有状态指示，工作状况直观，便于维护。    PLC提供了多种操作电平和驱动能力的I/O接口，有各种各样功能的I/O接口供用户选用。I/O接口的主要类型有：数字量（开关量）输入、数字量（开关量）输出、模拟量输入、模拟量输出等。    常用的开关量输入接口按其使用的电源不同有3种类型：直流输入接口、交流输入接口和交／直流输入接口，其基本原理电路如图2-7所示。
    图2-7    开关量输入接口    常用的开关量输出接口按输出开关器件不同有3种类型：继电器输出、晶体管输出和双向晶闸管输出，其基本原理电路如图2-8所示。继电器输出接口可驱动交流或直流负载，但其响应时间长，动作频率低；而晶体管输出和双向晶闸管输出接口的响应速度快，动作频率高，但前者只能用于驱动直流负载，后者只能用于交流负载。

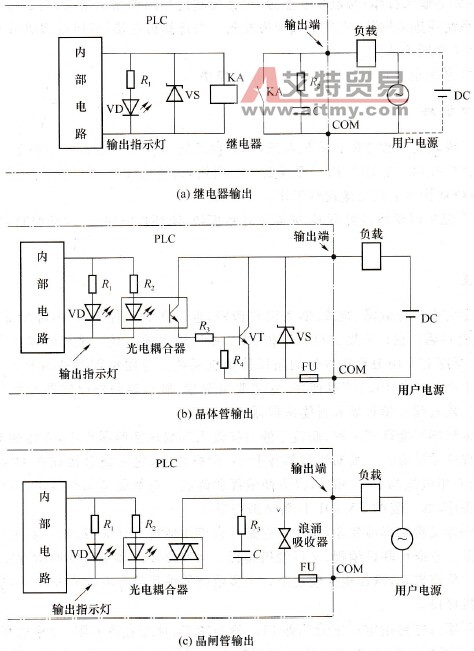

    图2-8    开关量输出接口    PLC的I/O接口所能接受的输入信号个数和输出信号个数称为PLC输入／输出(I/O)点数。I/O点数是选择PLC的重要依据之一。当系统的I/O点数不够时，可通过PLC的I/O扩展接口对系统进行扩展。
