三菱FX系列PLC的先入先出(FIFO)读出

来源：艾特贸易2017-06-05

简介如图 4-34 所示， X1 从 OFF ON 时， D2 中的数据送到 D20 ，同时，指针 (D1) 减 1 ，从 D3 到 D10 的数据向右移 1 字。若用连续指令 SFRD ，则每个扫描周期数据右移 1 字。数据总是从 D2 读出。

如图4-34所示，X1从OFF→ON时，D2中的数据送到D20，同时，指针(D1)减1，从D3到D10的数据向右移1字。若用连续指令SFRD，则每个扫描周期数据右移1字。数据总是从D2读出。当指针D1为0，不再执行上述处理。零标志M8020置1。执行本指令的过程中，D10的数据保持不变。

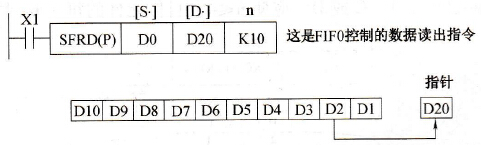

SFRD(P)指令应用例图4-34 SFRD(P)指令应用例
