CPU224XP端子功能介绍

    CPU224XP的端子排列如图4-2和4-3所示，各引脚功能将在下面说明。
    图4-2    CPU224XP的端子排列（DC/DC/DC输出型）

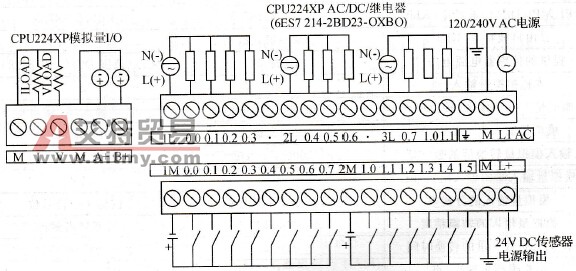

    图4-3    CPU224XP的端子排列（AC/DC/继电器输出型）    (1)基本输入端子（漏型源型）：CPU224XP主机共有14个输入点(I0.0~I0.7、I1.0～I1.5)和10个输出点(Q0.0～Q0.7、Q1.0～Q1.1)。输入电路采用了双向光电耦合器，DC24V电压极性可以任意连接，系统设置1M为输入端子(I0.0～I0.7)的公共端，2M为输入端子(I1.0～I1.5)的公共端。    (2)基本输出端子（MOSFET源型）：AC/DC/继电器输出型CPU224XP有10个输出端子，共分为3组：Q0.0～Q0.3共用1L公共端，Q0.4～Q0.6共用2L公共端，Q0.7～Q1.1共用3L公共端，各组之间可接入不同电压等级、不同电压性质的负载电源。而AC/DC/DC输出型CPU224XP的输出端子共分为2组：Q0.0～Q0.4共用1L公共端，Q0.5～Q0.7与Q1.0～Q1.1共用2L公共端。    (3)工作电源端子与保护接地端子：AC/DC/继电器输出型CPU224XP的工作电源端子(N、L1)施加AC120/240V电压，而DC/DC/DC输出型CPU224XP的工作电源端子施加DC24V电压（M接负极、L+接正极），保护接地端应接大地。    (4)传感器电源输出端子：能提供DC24V电源（最大输出电流为280mA）供外部传感器使用，其中M为电源负极，L+为电源正极。    (5)模拟量输出端子：如果是电压负载(0～10V)，请与V、M端子相连；如果是电流负载(0～20mA)，请与I、M端子相连。    (6)模拟量输入端子：模拟量采用单端输入方式，输入信号分别加到A+、B+端子，信号地与M端子相连。
