S7-200 PLC的编程软件主要功能

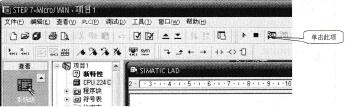

    ①新建一个工程文件并保存，如图3 -12、图3 13所示。



图3-13保存刚才所新建工程文件

    ②建立一个符号表，如图3-14、图3-15所示。



图3-14进入符号表编写模式



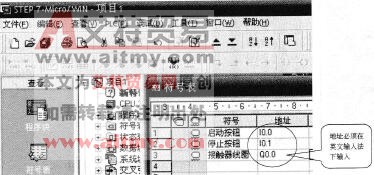

图3-15依据实际情况添加符号表的符号、地址等信息

    ③编写梯形图程序，如图316、图3-17所示。



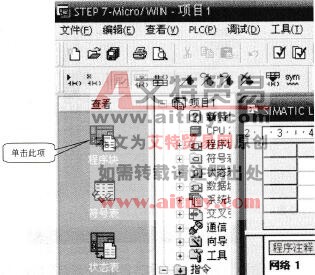

图3-16进行程序编写模式



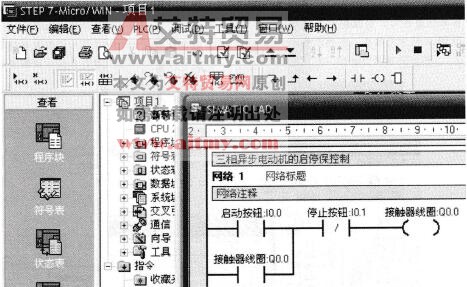

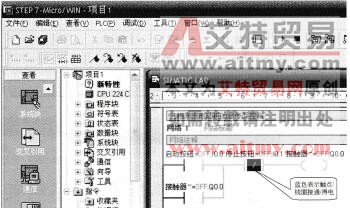

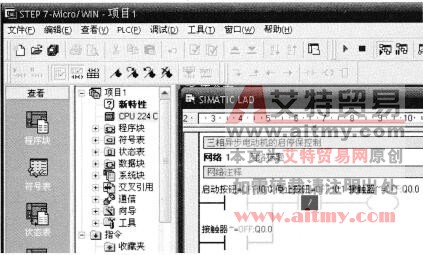

图3 17输入梯形图并添加必要注释

    ④编译程序，如图3-18、图3-19所示。



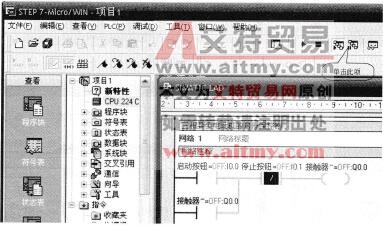

图3-18编译



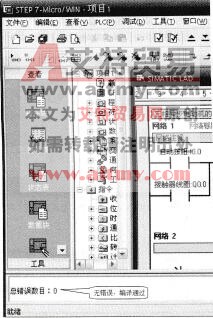

图3-19显示编译结果

    如有错误，需要调试程序，直到编译通过，显示总错误数目为0。

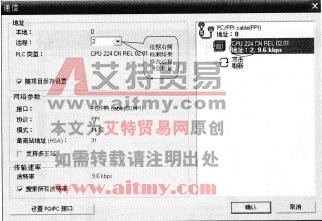

    ⑤设置通信参数，如图3-20～图3-22所示。

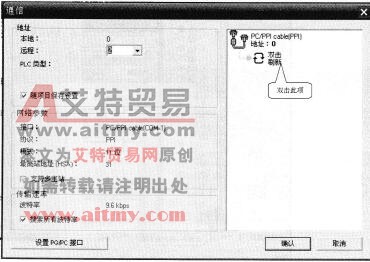

图3-20设置通信参数(1)



图3 21设置通信参数(2)



图3 22设置通信参数( 3)

    ⑥依据实际情况选择PLC的型号，如图3-23、图3 24所示。

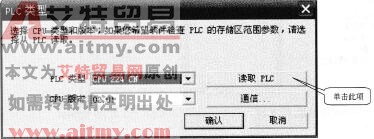

图3-23选择PLC类型(1)



图3-24选择PLC类型(2)

    ⑦下载程序到PLC中，如图3-25～图3-28所示。

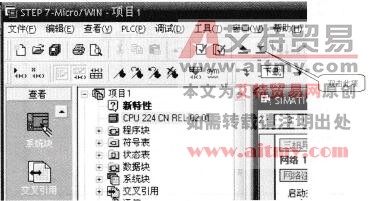

图3 25进入程序下载界面

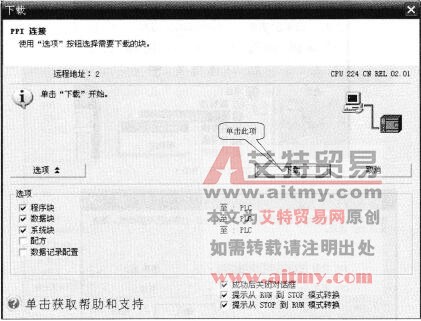

图3 26下载程序

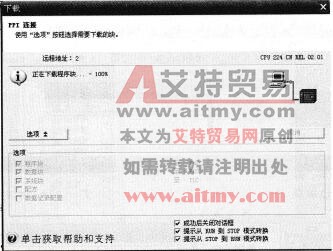

图3-27正在下载程序

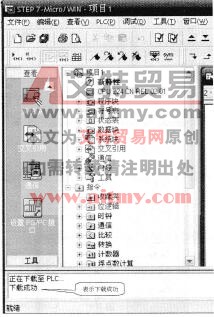

图3 28下载成功

    ⑧对程序进行监控，如图3-29～图3 36所示。

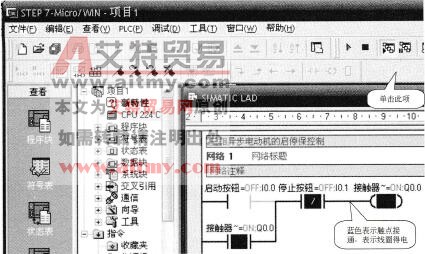

图3-29进入程序状态监控模式



图3_ 30程序状态监控模式



图3 31建立状态表(1)

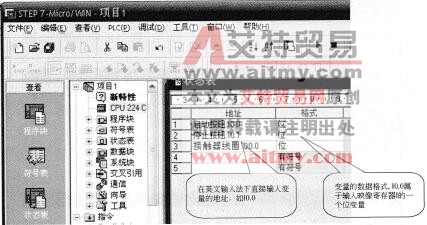

图3-32建立状态表(2)

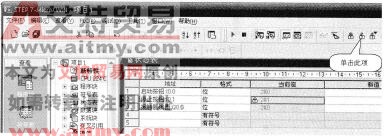

图3 33进入状态表监控模式



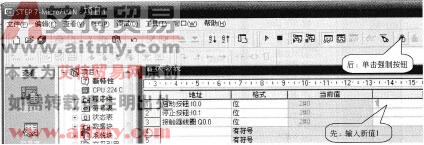

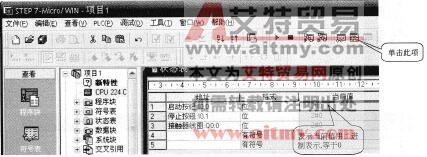

图3-34强制一个值



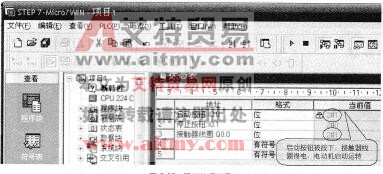

图3 35强制值后效果



图3 36解除一个强制操作

    ⑨运行程序，如图3-37～图3-39所示。



图3-37运行程序



图3-38按下启动按钮



图3 39按下停动按钮

    该软件在使用过程中还有很多其他功能，希望读者在学习和使用软件的过程中逐步摸索和积累。
