S7-1200 PLC USS通信硬件接口

    西门子S7-1200 PLC在当前的市场中有着广泛的应用，作为常与变频器共同使用的PLC，其与西门子MM440变频器的USS通信一直在市场上有着非常广泛的应用。    S7-1200 PLC的串口通信模块共有两种型号，如图6-1所示，分别为CM1241 RS- 232接口模块（6ES7241- 1AH30- 0B0）和CM1241 RS-485接口模块(6ES7241-1CH30-0B0)，前者支持基于字符的自由口协议( ASCII)和MODBUS RTU主从协议；后者支持基于字符的自由口协议( ASCII)、MODBUS RTU主从协议和USS协议。

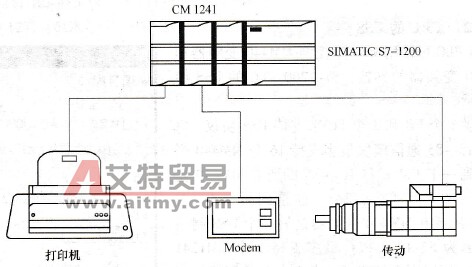

    图6-1    CM1241模块    8) CM1241 RS-232模块b）CM1241 RS-485模块    图6-2所示为CM1241模块与外部设备的通信连接示意图，它为执行点对点通信提供电气连接，其特点包括：独立的9针D形端口；通过LED方式动态显示发送和接收；有一个诊断LED；由CPU提供电源，不需要额外连接电源。
    图6-2    CM1241模块与外部设备的通信连接示意图    CM1241 RS-485模块通过RS-485接口与MM440变频器进行通信，图6-3所示为两台MM440变频器通过USS协议与S7-1200 PLC进行通信。

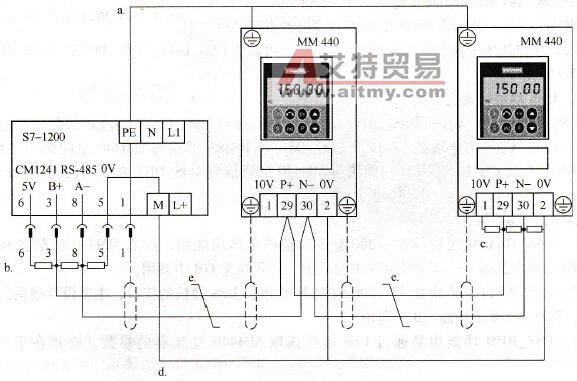

    图6-3    S7-1200 PLC与两台MM440变频器的通信    在图6-3中，接线需要注意以下要求：    a．屏蔽／保护接地母排，或可靠的多点接地。此连接对抑制干扰有重要意义。    b．PROFIBUS网络插头，内置偏置和终端电阻。    c．MM 440端的偏置和终端电阻。    d．通信口的等电位连接。可以保护通信口不致因共模电压差损坏或通信中断。    e．双绞屏蔽电缆( PROFIBUS)电缆，因是高速通信，电缆的屏蔽层须双端接地（接PE）。
