CX-P编程软件工程中的项目

    在图9-16所示的工程窗口中，如果要操作某个项目，可以右击该项目图标，然后在出现的菜单中选择所需的命令；或者在选中该项目后单击菜单栏中的选项，选择相应的命令；还可以利用工具条中的快捷按钮。下面将介绍工程窗口中各个项目及其操作。
    图9-16    工程窗口    (1)工程：在“工程”项目中，可以进行重命名工程、创建新的PLC以及将PLC粘贴到工程中等操作。CX-P软件还提供了多台PLC的联控功能。    (2)PLC：在“PLC”项目中，可实现对PLC修改、改变PLC操作模式、设置PLC为在线工作状态、自动分配符号、编译所有的PLC程序、上载或下载PLC程序等功能。    (3)全局符号表和本地符号表：在PLC中，符号是地址和数据的标识符，在每个程序中都能使用的符号称为全局符号，只能在某个程序中使用的符号称为本地符号。    利用符号表可以编辑符号的名称、数据类型、地址和注释等内容。使用符号表后，一旦改变符号的地址，程序就会自动启用新地址，简化了编程操作。每个PLC下面均有一个全局符号表，而每一个程序下面均有一个本地符号表。每个符号名称在各自的表内必须是唯一的，但在全局符号表和本地符号表内允许出现相同的符号名称，本地符号优于全局符号。

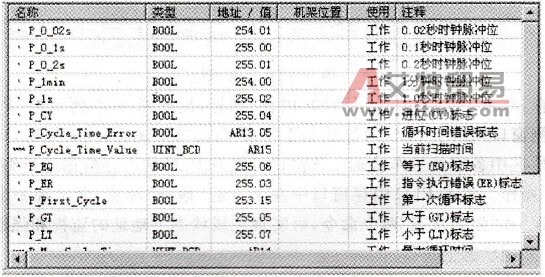

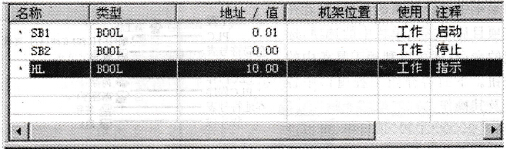

    图9-17    全局符号表    双击工程中PLC下面的“符号表”图标，将显示如图9-17所示的全局符号表，表中会自动填入一些与PLC型号有关的预先定义好的符号，其中带前缀“P_”的符号不能被用户所修改。    双击工程中任一程序下面的“符号表”图标，将显示如图9-18所示的本地符号表。

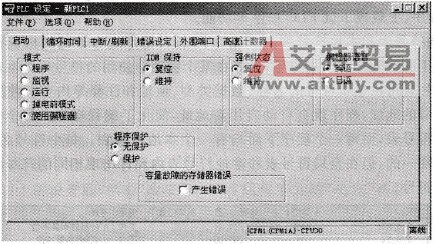

    图9-18    本地符号表    (4)设置：双击工程中PLC下面的“设置”图标，出现如图9-19所示的“PLC设置”对话框，可设置PLC的系统参数，一般应用只要采用默认值即可。设置完毕，可用该窗口的“选项”菜单中的命令将设置传送到PLC，当然也可以从PLC中读出原有的设置内容。

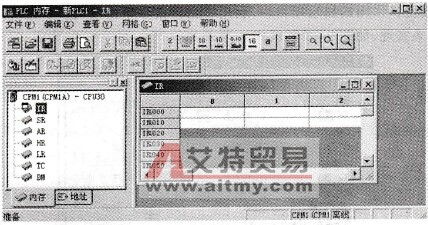

    图9-19    “PLC没置”对话框    (5)内存：双击工程中PLC下面的“内存”图标，出现图9-20所示的“PLC内存”对话框，其左侧窗口列出了PLC的各继电器区．若双击“IR”图标，则右侧窗口将显示PLC的IR继电器区中各字的工作状态。该窗口可以对PLC的内存数据进行编辑、监视、上载和下载等操作。单击PLC内存窗口中左下方的“地址”标签，会出现一个窗口，该窗口包含“监视”和“强制状态”两个命令，可实现在线状态下地址的监视和强制，以及扫描和处理地址强制状态信息等。    (6)程序：在“程序”项目中，可对程序进行打开、插入、编译、重命名等操作。若双击“程序”图标，还可显示程序中各段的名称、起始步、结束步、注释等信息。若一个工程中有多个“新程序”段，PLC将按设定的顺序扫描执行各段程序，当然也可通过“程序属性”中的命令来改变各“新程序”的执行顺序。    (7)程序段：一个新程序可以分成多个程序段，可分别对这些段进行编辑、定义和标识。    当PLC处于在线状态时，工程窗口还会显示PLC的“错误日志”等图标。
    图9-20    “PLC内存”对话框
