S7-200 PLC的立即指令I
来源:艾特贸易2017-06-05
简介立即指令 I 包含 LDI 、 LDNI ; OI 、 ONI ; AI 、 ANI ; =I ; SI 、 RI 几条命令,各命令功能描述如下。 LDI 、 LDNI :立即取、立即取非指令; OI 、 ONI :立即或、立即或非指令; AI 、 ANI

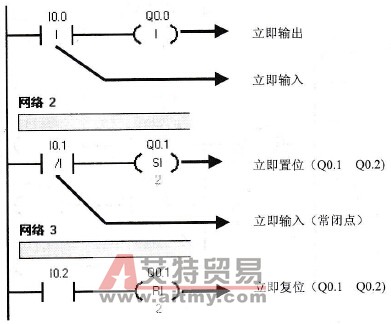

立即指令I包含LDI、LDNI;OI、ONI;AI、ANI;=I;SI、RI几条命令,各命令功能描述如下。 LDI、LDNI:立即“取”、立即“取非”指令; OI、ONI:立即“或”、立即“或非”指令; AI、ANI:立即“与”、立即“与非”指令; =I:立即输出指令; SI、RI:立即置位、立即复位指令。 立即指令I(Immediate)是为了提高PLC对输入/输出的响应速度而设置的,采用中断的方式执行。它不受PLC扫描周期的影响,允许对输入和输出点进行快速直接存取。当用立即指令读取输入点的状态时,对I进行操作,相应的输入映像寄存器中的值并未更新;当用立即指令访问输出点时,对Q进行操作,新值同时写到PLC的物理输出点和相应的输出映像寄存器。 立即指令I的使用说明如图4-9所示。 图4-9 立即指令I的使用说明

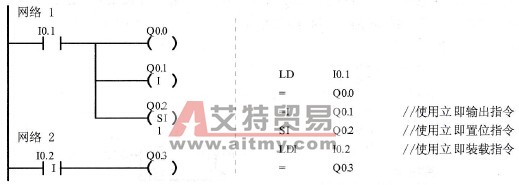

图4-10 立即指令的应用举例
