S7-200 PLC后进先出指令

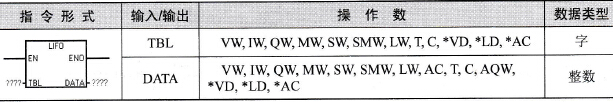

    (1)指令的名称：LIFO (last in first out)后进先出指令，指令形式见表6-55。    表6-55    LIFO指令
    (2)指令功能：当指令执行时，是将表格中最后一个数据移到指定数据寄存器中，如图6-99和图6-100所示。

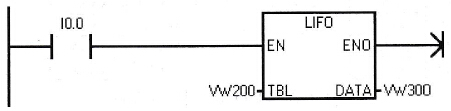

    图6-99    LIFO指令程序

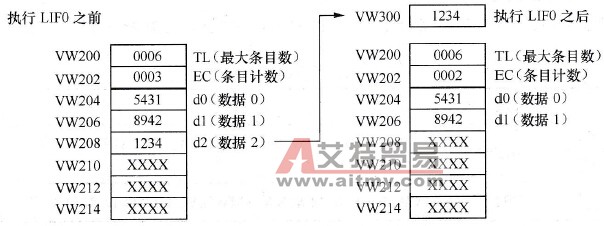

    图6-100    LIFO指令运行示意图    图6-99给出了LIFO指令的程序，接通I0.0运行LIFO指令，其运行示意图如图6-100所示，其中VW200的数据表示数据寄存器的数目，VW202表示存储数据的条目数，运行之后将VW200中最后的数据“1234”移到指定的VW300中。原来VW208的值就没有了，恢复为0。
