PLC的循环移位指令

来源：艾特贸易2017-06-05

简介循环移位指令也有左移和右移之分，其指令格式及功能见表 3-20 。表 3-20 循环左移 / 右移指令 ROL (27) IROR (28) 循环移位指令对标志位的影响见表 3 21 。表 3-21 循环左移 / 右移指令 ROL

    循环移位指令也有左移和右移之分，其指令格式及功能见表3-20。    表3-20    循环左移/右移指令ROL (27) IROR (28)

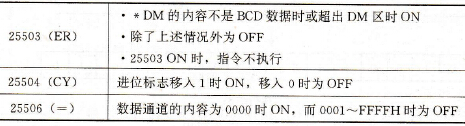

    循环移位指令对标志位的影响见表3 21。    表3-21    循环左移/右移指令ROL (27) /ROR (28)对标志位的影响

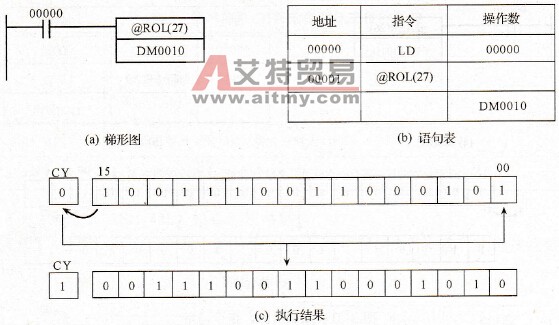

    【例3-16】 ROL (27)指令应用举例。    【解】当0000为ON时，微分型ROL (27)指令执行一次，执行过程如图3-22所示。

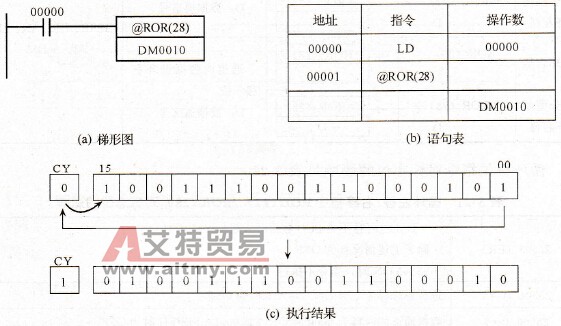

    图3-22    ROL (27)指令应用    【例3-17】 ROR (28)指令应用举例。    【解】当0000为ON时，微分型ROR (28)指令执行一次，执行过程如图3-23所示。
    图3-23    ROR (28)指令应用
