PLC的数据分配指令

    数据分配指令DIST (80)/@DIST(80)用于将源通道的数据传送到目的通道中去。与MOV指令不同的是，传送目的通道号时由基地址D和偏移量C这两部分的和决定，其指令格式及功能见表3-11。    表3-11    数据分配指令DIST (80)/@DIST (80)

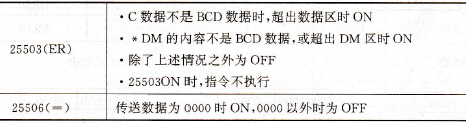

    说明：    ①上述指令有微分型和非微分型之分。    ②上述指令对标志位的影响见表3 12。    ③当C的12～15位=0～8，DIST (80)可用于单字分配操作，C的整个内容提供一个偏移△。当执行条件为ON时，DIST将S的内容复制到D+△中。    ④当C的12～15位=9，DIST (80)可用于堆栈操作，C的其他3个数字指定堆栈(000～999)中的字数，D的内容为堆栈指针。当执行条件为ON时，DIST将S的内容复制到D+1+D的内容，即1加上D的内容加上D决定目的字，然后D的内容增1。在用于堆栈操作时，必须使用微分型指令，或与DIFU或DIFD指令配合使用；此外，在进行堆栈操作之前，务必初始化堆栈指针。    表3-12    数据分配指令DIST (80)/@DIST (80)对标志位的影响
    【例3-6】  使用DIST (80)指令将#OOFF复制到HR20+△，LR10的内容为# 3005。    【解】如图3-8所示，当00000为ON时，#00FF复制到HR25(即HR20+5)。

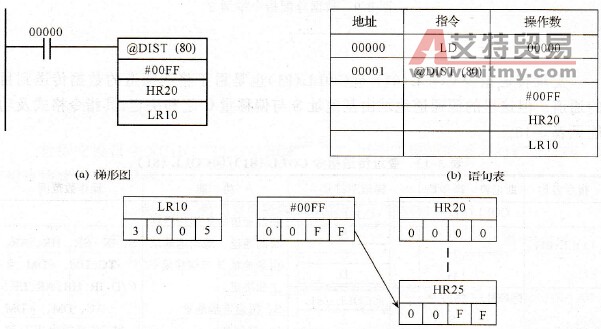

    图3-8    数据分配指令举例1    【例3-7】  使用DIST (80)指令在DM0001～DM0005之间产生一个堆栈，DM0000作为堆栈指针。其中，IR001=FFFF，IR035=9005。    【解】  当00000第一次为ON时，IR001的内容送入DM0001；00000第二次为ON时，栈指针递增，IR001的内容送入DM0002，如图3-9所示。

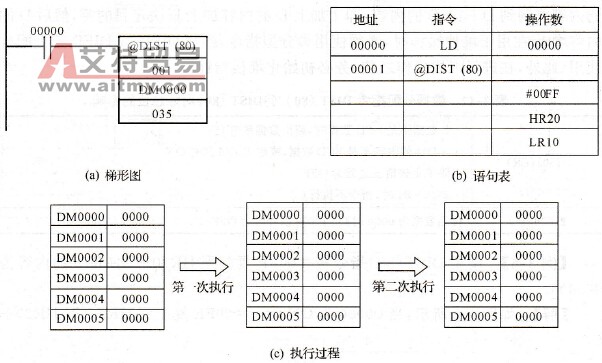

    图3-9    数据分配指令举例2
