PLC的表比较指令

    使用表比较指令TCMP (85) /@TCMP (85)时，应首先指定一个用于比较的数据，同时指定一个数据表和一个存放比较结果的通道。数据表中有16个连续的通道，由指定其起始通道号。结果通道D中的每一位对应于数据表中的每一个通道数据的比较结果，见表3-28。    表3-28    表比较指令TCMP (85) /@TCMP (85)
    说明：    ①表比较指令的具体操作过程如图3-33所示。
    图3-33    块比较指令操作过程    ②把数据表中每一通道的数据依次与指定的数据比较，若两者相等，则D中与该通道对应位写入“1”；否则写入“0”。    ③S中的比较数据和数据表中的数据必须使用相同的数制。    ④上述指令对标志位的影响见表3-29。    表3-29    表比较指令对标志位的影响

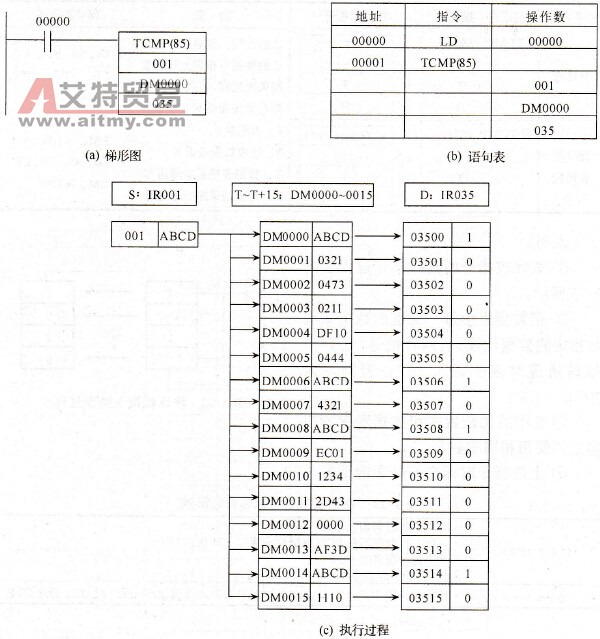

    【例3-25】  表比较指令使用举例。    【解】  如图3-34所示，当00000为ON时，IR001通道的数据#ABCD与DM0000~DM0015中的数据分别进行比较，若相等，则IR035的相应位为“1”，否则为“0”。
