S7-300 PLC紧凑型CPU的接线

    紧凑型CPU的接线基本类似，因此以CPU314C-2DP为例讲解紧凑型CPU的接线。

   1)电源模块和CPU的接线。电源模块和CPU接线比较简单，S7-300 PLC的接线都相同。先打开PS 307电源模块和CPU前面板，再打开PS 307上的电缆夹，接着将电源电缆连接到PS 307的L1、N和保护接地(PE)端。最后将PS 307上的端子M和L+连接到CPU上的M和L+端子。电源模块和CPU接线如图2-4所示。

    图2-4    电源模块和CPU接线

   1-电缆夹2-连接电缆3-可拆卸的电源连接器4-标记“M”5-标记“L+”

   2)数字I/O的接线。紧凑型CPU一般带有数字I/O，输入为PNP型输入（高电平有效），这一点不同于S7-200 PLC，后者为PNP型和NPN型输入可选，因此输入端若要连接接近开关，通常应选择PNP型。输入端的1号端子与DC24 V相连，而20号端子与0V相连，10号和11号端子不使用，其余输入端的端子都可以作为输入点使用。

    输出也是PNP输出（高电平有效），这一点与S7-200 PLC相同。输出端的21号和31号端子与DC24 V相连，而30号和40号端子与OV相连，其余输出端的端子都可以作为输出点使用。数字I/O的接线如图2-5所示。S7-300 PLC的接线图一般印刷在机壳上，当然也可从西门子公司的网站下载。

    【例2-1】某设备的控制器为CPU314C-2DP，控制三相交流电动机的起停控制，并有一只接近开关限位，请设计接线图。

    【解】

    根据题意，只需要3个输入点和一个输出点。因此使用CPU 314C-2DP上集成的I/O即可，输入端和输出端都是PNP型，因此接近开关只能用PNP型的接近开关（不用转换电路时），接线图如图2-6所示。交流电动机的起停一般要使用交流接触器，交流回路由读者自行设计，在此不作赘述。

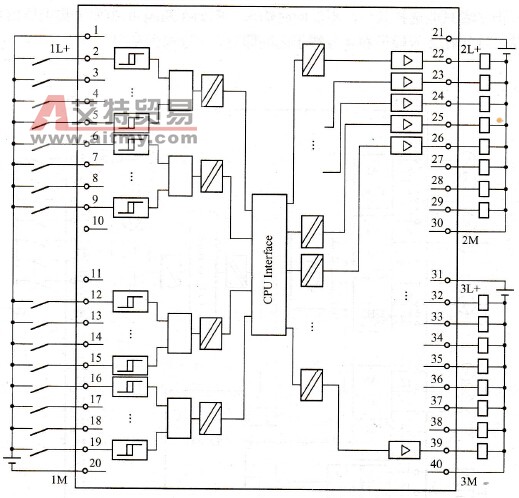

    图2-5    CPU 314C-2DP的数字I/O的接线

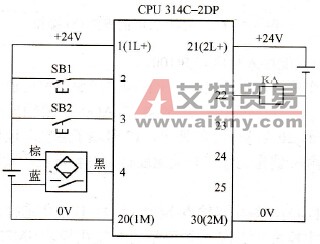

    图2-6    例2-1的接线图

   3)模拟量I/O的接线。紧凑型CPU除了带有数字I/O，一般还自带模拟I/O，这无疑是非常方便的，对于要求不是很高控制系统使用紧凑型CPU是非常经济的。

    如图2-7所示，CPU314C-2DP有5个模拟输入通道，其中输入通道0(CH0)、输入通道1(CH1)、输入通道2(CH2)和输入通道3(CH3)，每个输入通道都可以输入电压或者电流信号，但二者只能选择其一，不能同时输入，例如在通道0中要采集电压信号，那么只要将电压信号连接在2号端子和4号端子之间即可，3号端子悬空。

    图2-7    CPU 314C-2DP的模拟I/O接线

   14号和15号端子上只能接入热电阻Pt100。

   AO0和AO1是两个模拟输出通道，每个模拟输出通道都可输出模拟电压信号和电流信号，但二者只能选择其一，不能同时输出，例如在AO0中要输出电压信号，那么只要将电压信号连接在16号端子和20号端子之间即可，17号端子悬空。读者可能已经发现这里只谈到接线端子，却未提到输入/输出地址，有关地址相关内容将在后续章节讲解。
