S7-300 PLC的基本结构

    S7-300 PLC是模块化结构设计的PLC，各个单独模块之间可进行广泛组合和扩展。它的主要组成部分有电源模块(PS)、中央处理器模块(CPU)、导轨(RACK)、接口模块(IM)、信号模块(SM)和功能模块(FM)等。S7-300 PLC可以通过MPI接口直接与编程器(PG)、操作面板(OP)和其他S7系列PLC相连。其实物如图2-1所示，其系统构成如图2-2所示。

    图2-1    S7-300 PLC实物图

   1-电源模块2-24V DC连接器3-MPI接口、4-DP接口

   5-前连接器6-前盖7状态和故障指示灯8-存储卡9-模式开关

    电源模块(PS)用于向CPU及其扩展模块提供DC24V电源。电源模块与CPU之间用电缆（连接器）连接，而不是用背板供电，因此有的设计者为了省钱用普通开关电源取代西门子的电源模块，但这样做是不被西门子公司推荐的。目前电源模块有2A、SA和10A 3种规格，可根据实际情况选用。

    中央处理器模块( CPU)，S7-300 PLC的CPU模块主要包括CPU 312、CPU 312C、CPU 313C、CPU 313C-PtP、CPU 314-2DP等型号。有的型号还有不同的版本号（如CPU 314-2DP目前有2.0版和2.6版），每种CPU有其不同的性能。CPU型号中的“C”表示紧凑型CPU；CPU型号中的“DP”表示带有9针的DP接口；CPU型号中的“PtP”表示带有15针的PtP接口；有的CPU上还带有输入/输出端子。

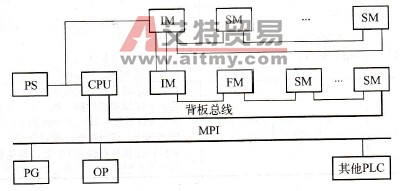

    图2-2    S7-300 PLC系统构成图

    导轨( RACK)是安装S7-300 PLC各类模块的机架，它是特制的异形板，其标准长度有160mm、482mm、530mm、830mm和2000mm，可以根据实际选用，此导轨可以切割成实际需要的长度。

    信号模块(SM)是数字量I/O模块和模拟量I/O模块的总称。信号模块主要有SM321（数字量输入）、SM322（数字量输出）、SM331（模拟量输入）和SM332（模拟量输出）等模块。每个模块都带有一个总线连接器，用于CPU和其他模块之间的数据通信。

    功能模块(FM)主要用于对实时性和存储量要求高的控制任务。如计数模块FM350、定位模块FM353等。

    通信处理模块(CP)用于PLC之间、PLC与计算机和其他智能设备之间的通信，可以将PLC接入工业以太网、PROFIBUS和AS-I网络，或用于串行通信。它可以减轻CPU处理通信的负担，并减少用户对通信功能的编程工作。

    接口模块(IM)用于多机架配置时连接主机架(CR)和扩展机架(ER)。S7-300 PLC通过分布式的主机架和连接的扩展机架（最多可连接3个扩展机架），可以最多操作32个模块。
