S7-300 PLC数字量输出模块SM322的接线

    直流数字量输出模块接线如图2-16所示，直流数字量输出模块是PNP输出（有效输出信号为高电平），负载的一端与模块的接线端子（图2-16所示）相连，负载的另一端与电源的0V相连。1L+和2L+与电源的DC24 V相连，1M和2M与电源的0V相连。

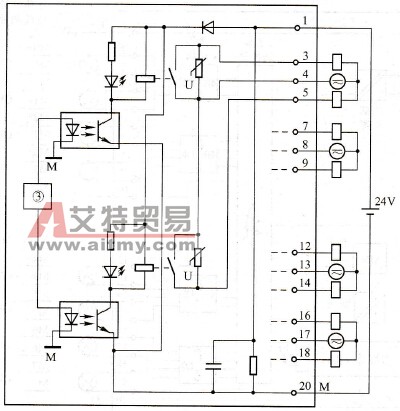

    图2-16    直流数字量输出模块接线图

    交流数字量输出模块接线如图2-17所示，交流数字量输出模块使用相对较少，其响应速度介于直流数字量输出模块和继电器数字量输出模块之间。

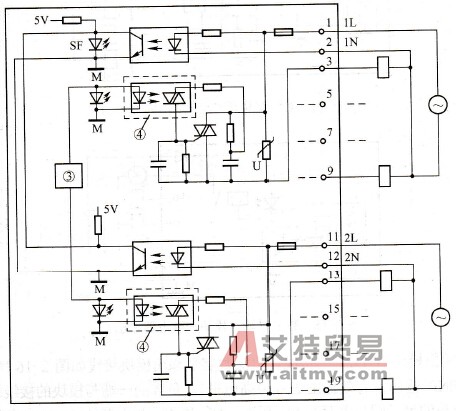

    图2-17    交流数字量输出模块接线图

    继电器数字量输出模块接线如图2-18所示。

    图2-18    继电器数字量输出模块接线图

    SM323是S7-300 PLC的数字量输入/输出模块，此模块兼有数字输入和数字量输出，其接线与数字输入模块和数字量输出模块类似，在此不再赘述。
