PLC失电延时型时间继电器的经验法编程技术方法

    PLC中的定时器都是通电延时型，即定时器的输入信号为ON时，定时器的设定值减1运算；当设定值减到0时，定时器输出一个信号。但在实际应用中，经常需要失电延时型的时间继电器，即通电时（定时器的输入信号为ON），定时器的输出瞬时动作，常开触点闭合，常闭触点打开；而失电时（定时器的输入信号为OFF），延时一段时间后再复位。上述功能可由图7-15所示电路来实现。

    图7-15电路中，00002为输入信号，10000为输出信号。当00002为ON时，10000瞬时为ON，并且自锁；此时虽然10000的常开触点闭合，但由于00002常闭触点为OFF，定时器线圈TIM000无法接通；当00002为OFF时，TIM000线圈接通，开始定时，经5s后，当前值为0，产生输出，其常闭触点打开，使10000断电。可见，利用PLC的内部定时器完全可以实现失电延时型时间继电器的功能。

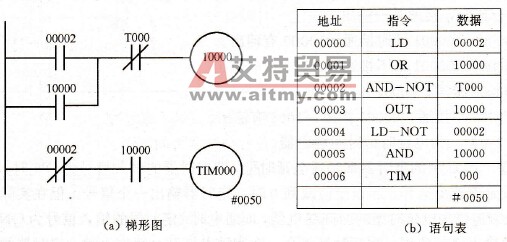

    图7-15    失电延时型时间继电器
