PLC的两地控制和多地控制程序

    如图4-27所示为一灯双控的控制电路，两只双联开关控制一只灯。两只开关分别装于不同的两个地方（如楼上、楼下），两地任意操作都能方便自如地控制一盏灯的开关。若是三地或三地以上的控制，实现起来就比较复杂了，而用PLC实现两地控制或多地控制就相对比较简单。

    图4-27    一灯双控照明电路图

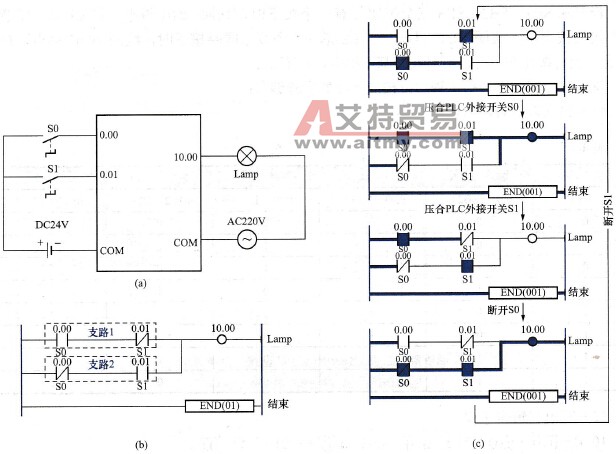

    用PLC实现两地控制的硬件系统、梯形图及程序运行过程如图4-28所示，由程序运行图不难看出，改变任意一只开关的状态，都能改变负载的状态，从而达到两地控制的目的。

    图4-28    两地控制程序

   (a)控制系统接线图；(b)梯形图控制程序；(c)程序运行过程图

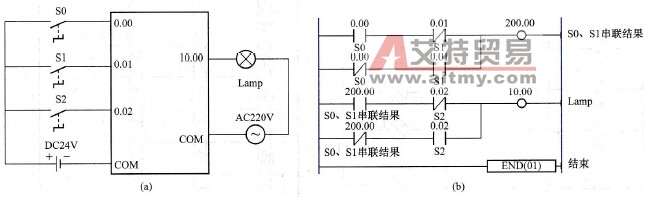

    按以上方法扩展的三地控制程序如图4-29所示，图中将触点0.00、0.01的与运算结果先用200.00暂存，再用触点200.00和触点0.02的进行运算，其组合之后的运算结果驱动线圈10.00。具体运行过程与两地控制类似，请读者自行进行分析。

    图4-29    三地控制程序

   (a)控制系统接线图；(b)梯形图程序

    综上所述，根据上述方法，能方便地实现多地控制的要求，可自行设计程序进行尝试。
