基于CPM2 PLC指令的简易四组抢答器设计

    要求：每组各有一个常开按钮，分别是SB1、SB2、SB3、SB4，且各有一盏指示灯，分别为L1、L2、L3、L4，共用一个电铃LB。其中先按下者，对应的灯亮、铃响并持续3s后自动停止，同时锁住抢答器，此时，其他组的操作信号不起作用。当主持人按复位按钮SB5后，系统复位（灯熄灭）。

    分析：SB1、SB2、SB3、SB4、SB5分别和00000、00001、00002、00003、00004相连，L1、L2、L3、L4、LB分别与01000、01001、01002、01003、01004相连。

    设计思想分析：各小组抢答状态用四条SET指令保存，同时考虑到抢答器是否已经被最先按下的组所锁定，抢答器的锁定状态用20000保存；抢先组状态锁定后，其他组的操作无效，可以用KEEP指令实现，同时铃响3s后自停，可用定时器实现。参考程序如图7-68所示。

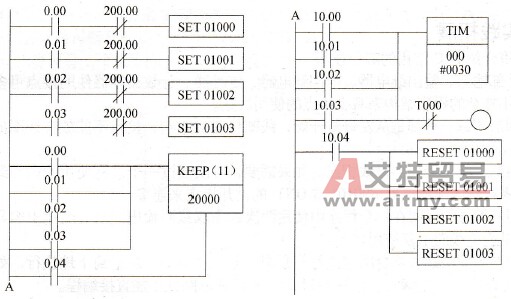

    图7-68    四组抢答器的控制程序
