S7-300/400 PLC的寄存器间接寻址方式

    地址寄存器AR1和AR2，它们中的内容加上偏移量形成地址指针，指向数值所在的存储单元。寄存器间接寻址中双字指针格式如图4-9所示。

    图4-9    寄存器间接寻址的双字指针格式

    其中第0~2位(xxx)为被寻址地址中位的编号(0～7)，第3～18位为被寻址地址的字节的编号(0~65535)，第24～26位(rrr)为被寻址地址的区域标识号，第31位x=0为区域内的间接寻址，第31位x=1为区域间的间接寻址。寄存器间接寻址的区域标识位见表4-5。

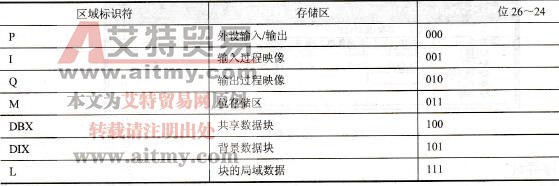

    表4-5    寄存器间接寻址的区域标识位

   STEP 7中有两种格式的寄存器间接寻址方式，分别是区域内的间接寻址和区域间的间接寻址。当31位为0时，为区域内的间接寻址；当31位为1时，为区域间的间接寻址。

    第一种地址指针格式存储区的类型在指令中给出，例如LDBB[AR1，P#6.0]。在某一存储区内寻址。第24～26位(rrr)应为0。

    第二种地址指针格式的第24～26位还包含存储区域标识符rrr，区域间寄存器间接寻址。

    如果要用寄存器指针访问一个字节、字或双字，必须保证指针中的位地址编号为0。

    指针常数#P5.0对应的二进制数为2#0000 0000 0000 0000 00000000 0010 1000。

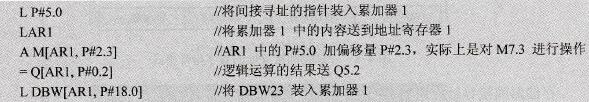

    下面是区内间接寻址的例子：

    下面是区域间间接寻址的例子：

   P#M6.0对应的二进制数为2#10000011 0000 0000 0000 0000 0011 0000。因为地址指针P#M6.0中已经包含有区域信息，使用间接寻址的指令T W[AR1，P#50]中没有必要再用地址标识符M。
