S7-300/400 PLC的系统功能(SFC)应用实例

    系统功能(SFC)是集成在STEP中，完成特定的功能。STEP中有丰富的系统功能，供读者在编写程序时调用。以下用一个例子说明系统功能的使用方法。

    【实例】用系统功能SFC0修改CPU 314C-2DP的系统时间。

    【艾特贸易网解答】

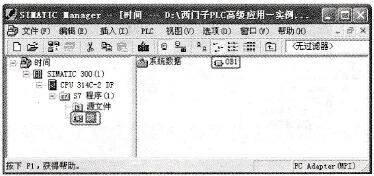

    1．先新建一个工程，本例为“时间”，选中“块”，双击“OB1”打开程序编辑器，如图4-112所示。

    图4-112    打开主程序块

   2)将系统功能拖入程序编辑区。展开“库”→“System Function”，先选中“SFC0”，再将“SFC0”拖入到程序编辑区，如图4-113所示。

    图4-113    将系统功能拖入程序编辑区

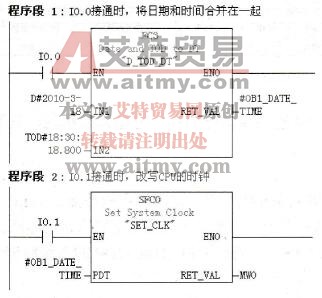

   3)编写如图4-114所示的程序，程序的作用是先将日期和时间合并，再用合并后的时间修改CPU的系统时间，修改后的系统时间是“2010-3-18-18：30：18.8”。

    图4-114    程序

    系统功能块( SFB)的使用方法和系统功能(SFC)的使用方法类似，只不过系统功能块要用到背景数据块。
