S7-300/400 PLC的功能块(FB)应用实例

    功能块(FB)属于编程者自己编程的块。功能块是一种“带内存”的块。分配数据块作为其内存（实例数据块）。传送到FB的参数和静态变量保存在实例DB中。临时变量则保存在本地数据堆栈中。执行完FB时，不会丢失实例DB中保存的数据。但执行完FB时，会丢失保存在本地数据堆栈中的数据。

    以下用一个例题来说明功能块的应用。

    【实例】用功能块实现电动机的起停控制。

    【艾特贸易网解答】

   1)先新建一个工程，本例为“起停控制”，选中“块”，接着单击菜单栏的“插入”→“S7块”→“功能块”，即可插入一个空的功能块，如图4-106所示。

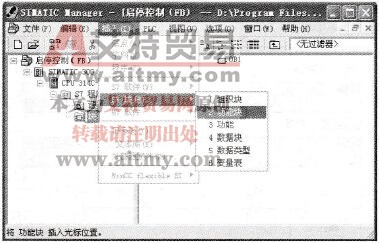

    图4-106    插入功能块

   2)如图4-107所示，在“属性-功能块”界面中，输入功能块的名称，再单击“确定”按钮。再双击“FB1”，打开功能块，如图4-108所示。

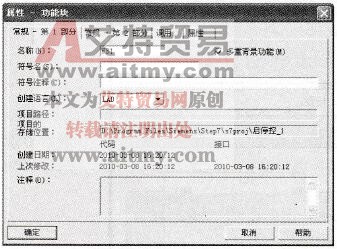

    图4-107    “属性-功能块”界面

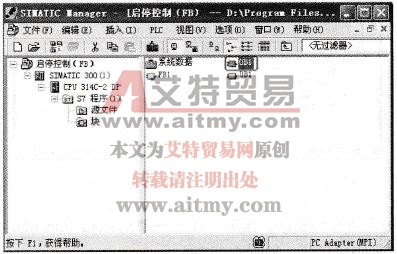

    图4-108    打开功能块

   3)在“程序编辑器”中输入如图4-109所示的程序，此程序能实现起停控制，保存程序。

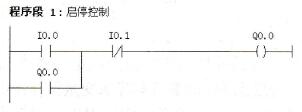

    图4-109    功能块中的程序

   4)回到管理器界面，双击“OB1”，打开主程序块“OB1”，如图4-110所示。

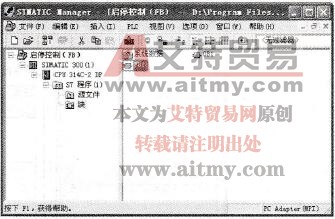

    图4-110    打开主程序块

   5)将功能“FB1”拖入程序段1，在FB1上输入数据块DB1，如果这个数据块不存在，那么STEP7可以提示读者建立它，如图4-111所示。将整个工程下载到PLC中，就可以实现“起停控制”。

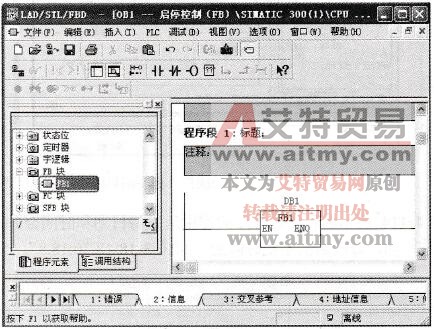

    图4-111    调用功能块

    【关键点】显而面易见，功能块和功能的使用方法大致相同，只不过功能块需要背景数据块，这是两者的不同之处。
